817c光耦參數,817C引腳圖和參數-KIA MOS管
信息來源：本站 日期：2025-07-07
光耦817通過光信號實現輸入和輸出之間的電氣隔離。光耦817內部包含一個發光二極管（LED）和一個光電晶體管，當LED發光時，光電晶體管會感應到光信號并導通，從而實現信號的傳遞。
PC817 光耦合器體積小，采用多種封裝。它可以直接連接到任何低壓直流設備或微控制器。輸入電壓從光耦合器的每一側都會產生相同的效果，它只會將信號傳輸到接收器，然后接收器會將邏輯信號作為輸出。
輸入電壓：DC0.3V~1.4V
輸入電流：最大50mA
輸出電壓：最大35V
輸出電流：最大50mA
隔離電壓：5kV
工作溫度：-55℃~110℃
電流傳輸比（CTR）：200%~400%
線性工作區域：1～5mA（最佳工作區間）
開關頻率：2mA時可達80kHz

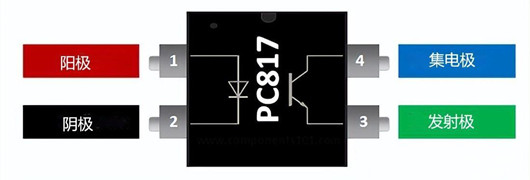

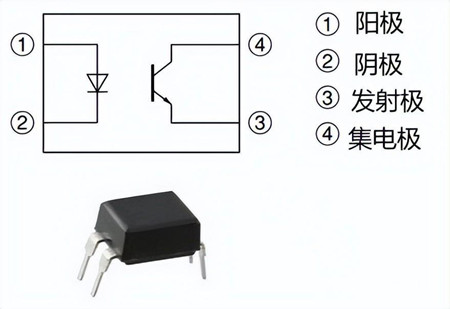

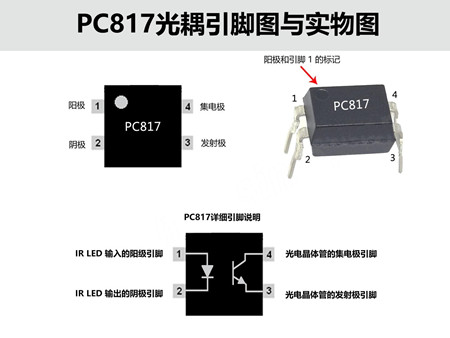

紅外 LED 輸入：
引腳 1：陽極 (+) 引腳，將邏輯信號輸入到內部 IR。
引腳 2 ：陰極 (-) 引腳，與電路和電源連接到公共地。
光電晶體管輸出：
引腳 3 ：發射極引腳，通過電路和電源建立公共地。
引腳 4：集電極引腳，在接收到 IR 信號時傳輸邏輯輸出。
它采用 DIP 和 SMT 兩種封裝提供 4 引腳。
該設備具有電氣隔離的內部保護形式。保護是針對輸入和輸出的。它可以保護高達 5KV 的電隔離。
光耦合器可以與帶有高壓器件的外部電阻一起使用，以與低壓器件一起工作。
光耦合器可以與任何具有內部接口的設備一起使用，例如 TTL 設備、微控制器，甚至可以使用帶有一些內部電阻的高直流電壓。
光耦合器 PC817 帶有內部反向電流保護。
由于 IR 的單向電流特性，PC817 可保護 IR 免受任何反向電流的影響。
