自制超簡單升壓電路

自制簡單升壓電路采用Boost轉換器原理，通過電感儲能和電容濾波實現電壓提升，少量基礎元件（如電感、二極管、晶體管和電容）即可制作。

升壓電路原理

直流升壓電路通過高頻開關控制電感的充放電過程，將輸入的低壓直流電轉換為高壓直流電。

充電階段：開關（如晶體管或MOSFET）閉合，輸入電壓向電感充電，電感儲存能量。

放電階段：開關斷開，電感釋放能量，通過二極管向電容充電，疊加輸入電壓后輸出更高電壓。

12V升壓電路方案

元件：MOSFET（如IRF540N）、電感（180μH）、二極管（如1N4007）、電容（33μF）、PWM信號源（如555定時器）。

特點：輸入電壓可低至0.8V，輸出電流達10mA，效率高達93%。

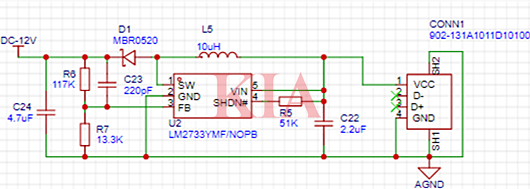

5V升壓12V原理圖

利用USB接口升壓為12V設備供電

自制升壓電路,boost

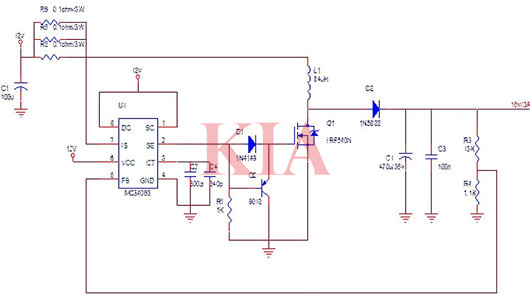

升壓電路boost原理圖

自制升壓電路,boost

MOS開通時，芯片輸出高電平，三極管Q2處于截止狀態，高電平通過二極管D1驅動MOS管導通；芯片輸出低電平時，二極管D1截止，三極管Q2導通，MOSFET極間寄生電容得以通過Q2快速放電。
