整流電源電路圖,常用的整流電路分享-KIA MOS管
信息來源：本站 日期：2025-10-22
橋式整流電路是使用最多的一種整流電路，只要增加兩只二極管口連接成"橋"式結構，便具有全波整流電路的優點，而同時在一定程度上克服了它的缺點。

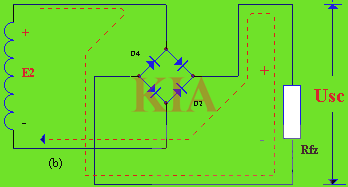

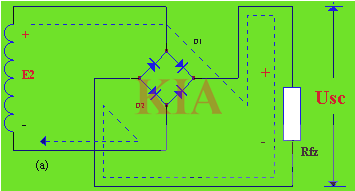

橋式整流電路的工作原理：e2 為正半周時，對D1 、D3 和方向電壓，Dl，D3 導通；對D2 、D4 加反向電壓，D2 、D4 截止。電路中構成e2 、Dl、Rfz 、D3 通電回路，在Rfz ，上形成上正下負的半波整洗電壓，e2 為負半周時，對D2 、D4 加正向電壓，D2 、D4 導通；對D1 、D3 加反向電壓，D1 、D3 截止。電路中構成e2 、D2 Rfz 、D4 通電回路，同樣在Rfz 上形成上正下負的另外半波的整流電壓。
如此重復下去，結果在Rfz ，上便得到全波整流電壓。其波形圖和全波整流波形圖是一樣的。從圖中可以看出，橋式電路中每只二極管承受的反向電壓等于變壓器次級電壓的最大值，比全波整流電路小一半。

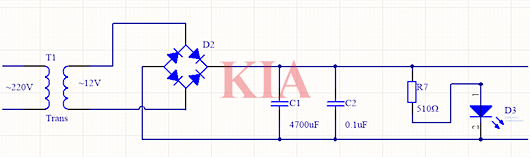

下圖可以控制的整流電源電路可以根據需求提供后級電器所需要的穩定電壓，電流。這個電路根據參數可以看出它可以輸出一個12V，500mA的直流電。圖中將一個變壓器，橋式整流電路和一個電容濾波電路結合起來構成了經典穩定的整流電路。
首先交流220V市電接入到上圖左側，經過變壓器T1，此時交流的22V市電會被變壓器調整為交流12V，接下來進入橋式整流電路D2環節，此部分電路可將交流12V電轉換為12V直流電然后送出，接下來直流電經過電容C1和電容C2，電容C1在此處的作用是將經過整流后的直流電中的交流電再次過濾以得到更純凈的直流電。大電容C1上再并聯一個小電容C2的作用不言而喻是為了得到更好的直流電。經過以上幾步一個穩定的12V直流電已經得到。電路后端的發光二極管D3它的作用就是一個電源指示燈，可以直觀的顯示出此電路是否正常工作。電阻R7是發光二極管的限流電阻。
上圖的整流電源電路它的最大輸出電流取決于變壓器T1的功率以及整流二極管的規格。因此如果想輸出更大的電流，應該提高變壓器T1的功率還有整流二極管可以承載的最大整流電流值。如果想改變輸出電壓，那么更改變壓器T1的次級電壓就可以。
還需考慮電阻R7的取值，確保發光二極管D3的工作電路在10mA左右。因?yàn)楦淖兞溯敵鲭妷海厝灰淖兇俗柚担窍蘖麟娮瑁?dāng)電壓變大，發光二極管基本固定壓降2V，那么電阻R7承受的電壓就會增大，如果不及時調整阻值，流過電阻R7的電流就會增大，燒壞發光二極管。
