直流電機是一種將直流電能轉換為機械能或?qū)C械能轉換為直流電能的設備。直流電機調速原理是通過改變電機的電壓、電流或磁場強度來調整其轉速。
直流電機的工作原理基于電磁感應定律和左手定則。當直流電源通過電刷向電樞繞組供電時，電樞表面的導體將流過電流，并在磁場中受到力的作用而旋轉。這樣，輸入的直流電能就轉換成轉子軸上輸出的機械能。

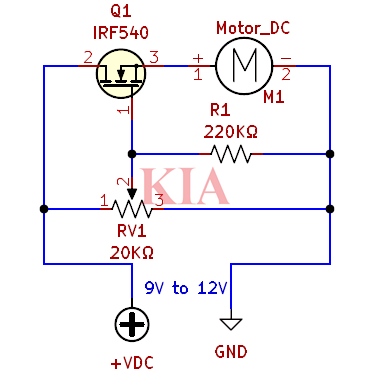

直流電機調速電路圖
IRF540 功率MOSFET VI 特性用于控制直流電機的速度，電機的正偏置端子連接到IRF540 的源極端子，負端子連接到Gnd。 IRF540的漏極引腳直接連接到電源正極引腳。柵極端子連接到 RV1 的可變引腳。通過改變 RV1，不同電平的電壓將到達 IRF540 的柵極端子。根據柵極電壓，流經 IRF540 (ID) 的電流會發生變化，從而導致直流電機的電壓水平發生變化。直流電機的速度也會發生變化。

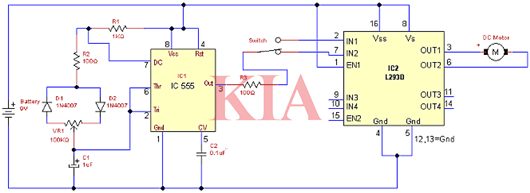

直流電機調速PWM電路圖
在該電路中，定時器IC 555用于產生PWM（脈寬調制）信號和L293D四路高電流半H驅動器來控制直流電機的速度和旋轉方向。

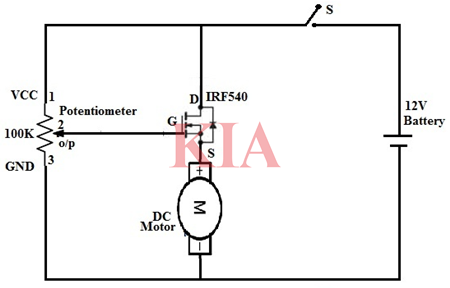

直流電機速度控制電路圖
該直流電機控制器所需的組件包括12V電池、100K電位器、IRF540N E-MOSFET、直流電機和開關。
MOSFET的柵極端子連接到電位器，源極端子連接到電機的正極線，MOSFET的漏極端子通過開關連接到電池的正極端子。
電機負極線連接到電池的負極端子。
電位器輸出端連接MOSFET的柵極，GND通過電機負極線連接電池負極，VCC引腳通過MOSFET漏極端連接電池正極并切換。
一旦開關“S”閉合，MOSFET 柵極端子處的電壓供應就會導致電流從漏極 (D) 端子供應到源極 (S)。之后電流開始流過直流電機并且電機開始轉動。只需調節電位器即可簡單地調節提供給直流電機的電流總和，然后改變 MOSFET 柵極端子上的施加電壓。因此，我們可以通過控制 MOSFET 柵極端子的電壓來控制直流電機的速度。為了提高直流電機的速度，我們必須提高 MOSFET 柵極端子的施加電壓。
這里，設計了基于IRF540N MOSFET的直流電機控制器電路來控制電機的速度。該電路使用 MOSFET 和電位器設計非常簡單。我們可以通過簡單地控制 MOSFET 柵極端子上的施加電壓來控制電機速度。
