mos管的電路符號

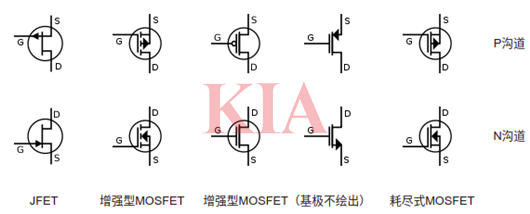

MOSFET的三端標記分別為 G， S， D(Gate， Source， Drain)，電路符號有多種形式，最常見的如下圖所示，以一條垂直線代表溝道(Channel)，兩條和溝道平行的接線代表源極(Source)與漏極(Drain)，左方和溝道垂直的接線代表柵極(Gate)。有時也會將代表溝道的直線以虛線代替，以區分增強型(enhancement mode)MOSFET 或是耗盡型(depletion mode)MOSFET。

mos管的電路符號

柵極（G）：垂直線或與溝道垂直的接線，控制導電溝道。

源極（S）：與箭頭相連的接線，連接電流輸入/輸出端。

漏極（D）：不與箭頭相連的接線，連接電流輸出/輸入端。

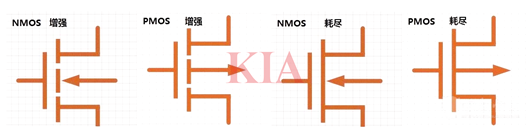

襯底表示：箭頭指向柵極表示N溝道，背向表示P溝道，箭頭必須與源極連接以區分電極。

耗盡型與增強型區別

耗盡型在 Gate 不加電壓，即柵極電壓為0時有導電溝道存在，而增強型只有在開啟后才會出現導電溝道。

控制方式也不一樣，耗盡型的柵極電壓 Vgs 可以用正，零，負電壓控制導通，增強型必須使 Vgs > Vth(柵極閾值電壓) 才行。

耗盡型MOS管在實際應用中，設備開機時可能會誤觸發MOS管，導致整機失控，所以在實際應用中使用較少。大功率MOS管以增強型為主，只有在中小功率產品中包含耗盡型。常規開關電源以及類似正電壓導通做開關作用的場合均為增強型，有些放大電路，逆變電路還有些高頻電路中選擇耗盡型。

常規選型以增強型為主，特定場合如需要負電壓開啟，開關速度需求過高，用作信號放大等等特定場合才用耗盡型。

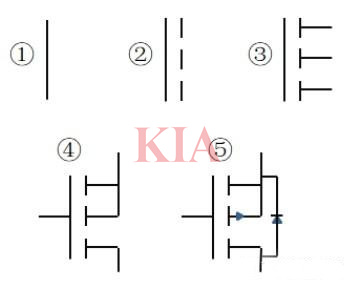

mos管的電路符號
