led恒流驅動電路,led恒流驅動方案-KIA MOS管
信息來源：本站 日期：2025-12-02
恒流源電路通過閉環控制實現電流恒定，主要包含：
參考基準：芯片內部或外部電路提供穩定的參考電壓或電流作為設定值。
電流采樣：在輸出回路串聯采樣電阻（如0.1Ω），將電流轉換為電壓信號。
誤差比較：采樣電壓與參考基準通過比較器生成誤差信號。
動態調節：誤差信號控制開關管（如MOSFET、BJT）的導通時間或占空比，通過PWM或線性調整方式補償電流偏差。
反饋閉環：輸出電流信息持續反饋至控制端，形成負反饋循環，確保電流穩定。
電路類型
1.線性恒流電路：
穩壓二極管型：利用穩壓管穩定三極管基極電壓，通過電阻設定電流。結構簡單但精度較低，適用于低成本場景。
三極管鏡像型：通過匹配三極管的Vbe特性實現電流鏡像，易集成且功耗低，但需注意溫度漂移。
2.開關恒流電路：
采用高頻變壓器或電感儲能，通過PWM控制實現高效能量轉換。效率高（可達90%以上），但電路復雜，常用于大功率LED驅動。
3.運放恒流電路：
利用運放高精度特性，通過采樣電阻反饋實現精密恒流。適合高精度需求，但負載需與地隔離。
如圖所示的單燈珠（3A/10W）的恒流驅動電路。MOS管采用的是P溝道的。

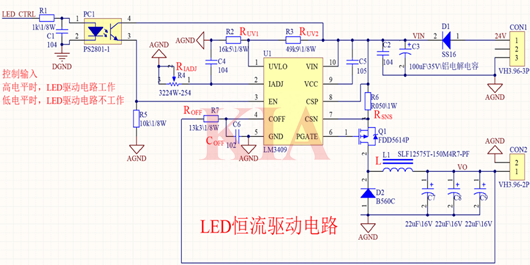

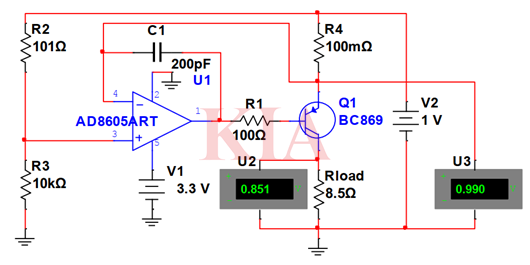

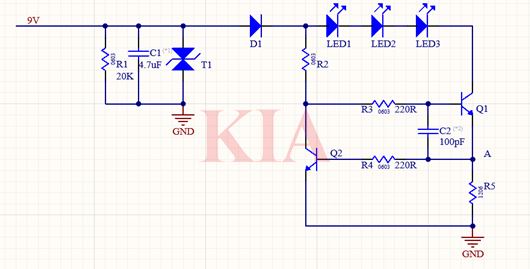

使用運算放大器和晶體管搭恒流電路來驅動LED。
