倍壓整流電路原理

倍壓整流電路是利用二極管單向導通的特性和電容兩端電壓不能突變且可以存儲能量的特性，使得能量逐步往后級輸送，同時線路上的電壓也逐漸升高，所以就有了二倍壓、三倍壓、多倍壓整流電路。但是由于倍壓整流電路只是有二極管和電容組成，所以其只能用于低電流高電壓的環(huán)境，不適合大電流和高電壓的環(huán)境。

倍壓整流電路圖

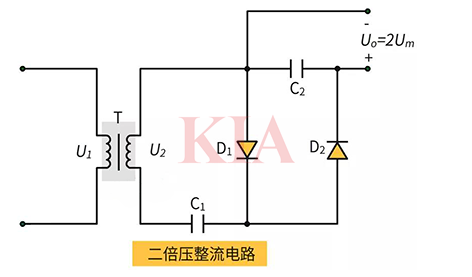

二倍壓整流電路：

倍壓整流電路,原理

需要注意的是，倍壓整流電路輸入的是交流電，輸出的是直流電，一般是使用升壓變壓器將電壓升高，升壓后再輸入到倍壓整流電路。

為方便分析，把變壓器輸出的電壓分成正半周和負半周進行分析，這里把變壓器輸出電壓的峰值電壓記為Um，不考慮二極管導通壓降的情況下，在交流電正半周到來時，C1充滿電后兩端電壓為Um。

如圖所示：

倍壓整流電路,原理

而在負半周時，變壓器電壓與電容C1電壓疊加起來給C2進行充電，C2充滿電后兩端電壓為2Um。

如圖所示：

倍壓整流電路,原理

這就實現(xiàn)了兩倍電壓的輸出了，需要注意的是，如果考慮到二極管的管壓降，或者在交流電輸入頻率太低時通過電容會有一定阻抗情況下，電路輸出電壓會比理想中的電壓要小。如果在上圖的二倍壓整流電流的基礎上再增加二極管和電容器，就可以實現(xiàn)輸出電壓的增加，比如增加多一個二極管和電容器，就變成了三倍壓整流電路。

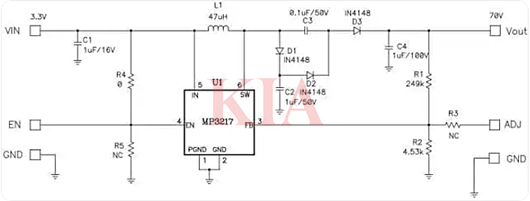

倍壓電路的應用

倍壓整流電路,原理
