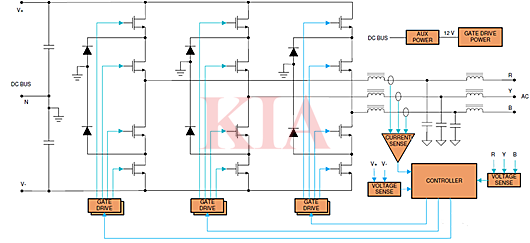

三相pwm逆變電路原理

三相PWM逆變電路的原理是將直流電能轉換為頻率和電壓可調的三相交流電能，主要通過脈寬調制技術實現。

電路由6個功率開關器件（如IGBT或MOSFET）組成三相橋臂，每相上下各一個開關管，直流電源輸入（如電池或整流后直流），輸出端連接三相負載（如電機）。

工作過程：

開關器件按特定規律導通與關斷，將直流電“斬波”成脈沖序列。每相橋臂的上下管互補導通，避免短路，通過調節各相開關的占空比，生成相位差120°的三相交流電壓。

PWM調制技術：

采用調制波（三相正弦參考信號）與載波（高頻三角波或鋸齒波）比較生成PWM信號。當調制波幅值高于載波時，對應開關管導通；反之關斷。SPWM（正弦脈寬調制）是最常用方式，通過調整調制波的幅值和頻率，控制輸出電壓的基波成分。

輸出特性與優勢輸出：

相電壓為階梯狀PWM波形，經濾波或負載電感平滑后接近正弦波。頻率調節通過改變調制波頻率實現，幅值調節通過改變調制波幅值（或調制比）實現。

三相方波逆變電路

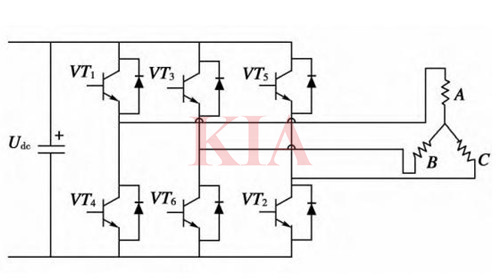

三相pwm逆變電路原理

電路由開關器件如IGBT或MOSFET組成，通過特定時序控制產生三相交流電壓波形。逆變的基本結構包括直流側電容、逆變橋和負載。PWM控制策略用于調整輸出電壓的有效值。盡管方波逆變電路結構簡單、成本低且控制靈活，但其輸出波形質量較差、負載適應性差且功率因數低。為改進這些問題，可使用濾波器減少諧波或采用更高級的控制策略，如SVPWM。

SVPWM三相逆變器

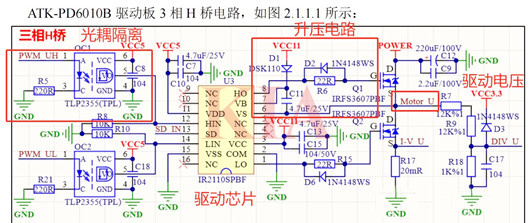

三相pwm逆變電路原理

三相電壓型逆變器結構如圖所示。VT1-VT6 為六個功率開關管，由六路 PWM 信號進行控制，逆變器輸出為 ua、ub 和 uc，控制無刷電機的三相線圈通斷，F(xiàn)OC控制下，輸出的三相電壓為正弦波的形式。從而實現從直流到交流的變換。

三相pwm逆變電路原理
