全橋式DC/DC變換器是電力電子技術中的一種變換器拓撲結構，通過將直流電壓轉換成另一個直流電壓。它廣泛應用于大功率隔離式開關電源中。

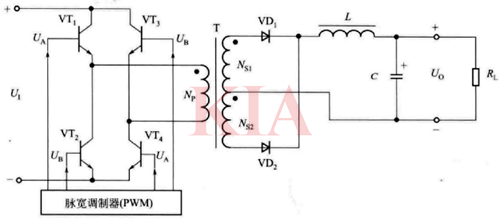

全橋式 DC/DC變換器的拓撲結構：

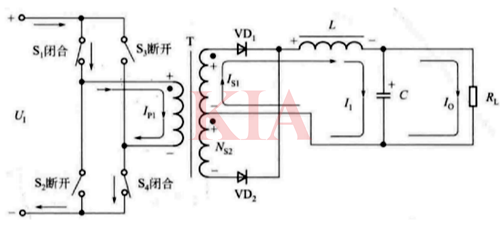

全橋式DC/DC變換器VT1、VT4導通時的電流路徑：

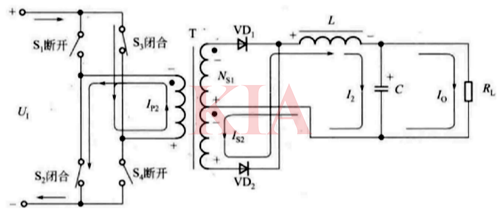

全橋式DC/DC變換器VT2、VT3導通時的電流路徑：
全橋式DC/DC變換器組成：
脈寬調制器（PWM）：產生兩路控制信號UA和UB，用于控制功率開關管的導通和關斷。
功率開關管（VT1,VT2,VT3,VT4）：在控制信號的作用下交替導通和關斷。
高頻變壓器（T)：通過電磁感應實現能量傳遞和電壓變換。
整流和濾波電路：將變壓器次級電壓整流并濾波，得到穩定的直流輸出。
