直流電機正反轉控制器通過改變電流方向?qū)崿F(xiàn)電機轉向。
直流電機正反轉的本質是反轉電樞電流方向，使磁場相互作用力反向驅動電機旋轉。
工作原理與實現方式
1.H橋電路：4個開關管（MOSFET/晶體管）組成橋臂，通過控制對角導通切換電流路徑：
正轉：左上+右下開關導通（電流右向）。
反轉：左下+右上開關導通（電流左向）。
關鍵要求：必須添加死區時間防止電源短路，并聯續流二極管吸收反向電動勢。
2.繼電器模塊：雙繼電器切換電機接線極性：
繼電器1通電：電機A接正極（正轉）。
繼電器2通電：電機B接正極（反轉）。
優勢：隔離性強，適合大功率場景，但響應速度較慢。
3.集成驅動芯片：
內置死區保護和PWM調速，簡化設計并提升可靠性，支持10A以下電流。
典型接線：控制端接PWM信號，輸出端直連電機。

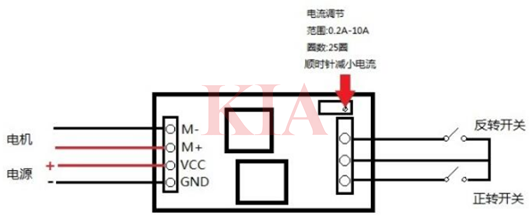

24v直流電機正反轉控制器
直流電機正反轉帶過流保護控制器，保護電流0.2-10A可調，可以解決各種工具機械中電機堵轉造成燒毀問題。
直流有刷電機正反轉控制，過載過流堵轉停機保護器，也可利用電機行走卡到位過載保護停機，代替行程限位開關的場合。
保護電流值可以在板子上調節，銅螺絲藍色的電位器。0.2A-10A范圍可調，建議不大于6A，這樣可以延長壽命。
工作電壓：可以選擇12V 或 24V
此保護器模塊具有A，B兩種工作模式，兩種工作模式通過短接R3電阻位實現 R3電阻位短路為功能A。R3電阻位斷開為功能B。

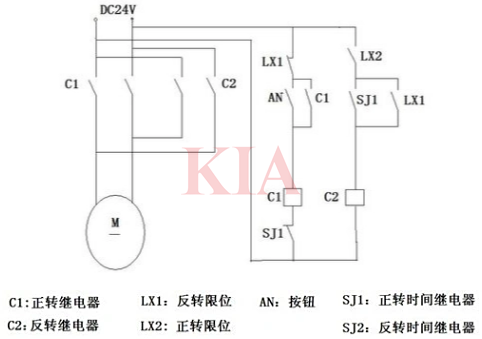

24V直流電機正反轉電路
