開關電源常見的三種拓?fù)浞譃锽uck（降壓型）、Boost（升壓型）和Buck-Boost（升降壓型）這三種基本類型。

Buck（降壓型）拓?fù)洌?/span>

核心功能是將輸入的高電壓轉換為較低的輸出電壓（例如12V降至5V）。

工作原理是通過開關管的通斷控制，將輸入電壓“斬波”后經電感濾波輸出平穩直流電。

優點是結構簡單、成本低、效率高（中小功率下可達90%以上)，但缺點是輸出電壓必須低于輸入電壓，無法實現升壓。

典型應用包括家電控制板、單片機供電和USB充電器。

Boost（升壓型）拓?fù)洌?/span>

功能正好與Buck相反，用于將輸入的低電壓提升至更高的輸出電壓（例如3.7V鋰電池升至5V）。開關管導通時電感儲能，關斷時電感產生的反向電動勢與輸入電壓疊加，通過二極管給輸出電容充電。

優點是結構簡單且升壓范圍靈活，但缺點是輸出紋波相對較大，且開關管承受的電壓等于輸出電壓。

常用于移動電源、太陽能電池板和汽車電子系統。

Buck-Boost（升降壓型）拓?fù)洌?/span>

結合了降壓與升壓的功能，其輸出電壓既可以低于也可以高于輸入電壓，且輸入與輸出極性相反。這種拓?fù)涞奶攸c(diǎn)是能量傳遞必須先儲存在電感中，再傳輸?shù)捷敵龆?，因此也被稱為“純反激”拓?fù)洹?/span>

適用于輸入電壓范圍寬廣、需要極性反轉的場景，例如利用降壓芯片通過改變電路連接方式來實現正負電源轉換。

開關電源拓?fù)浣Y(jié)構

Buck

Buck拓?fù)渫瑯又挥幸环N，且輸入輸出極性相同。舉例來說，正對正的降壓變換器能把12V變換為5V。負對負的降壓變換器能把-12V轉換成-5V。因此，輸出電壓幅值必須始終小于輸入電壓幅值。所以，降壓變換器只能降壓，不能改變極性。

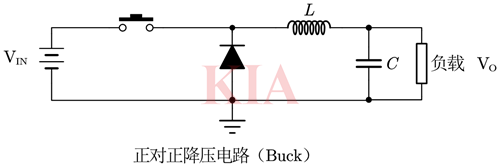

Buck電路結構如圖所示：

Boost

Boost拓?fù)鋬H有一種，且輸入和輸出極性相同。舉例來說，正對正的Boost電路能把12V變換為50V，負對負的Boost電路能把-12V變換為-50V。因此，輸出電壓幅值必須始終大于輸入電壓幅值。升壓變換器只能升壓，不能變換極性。

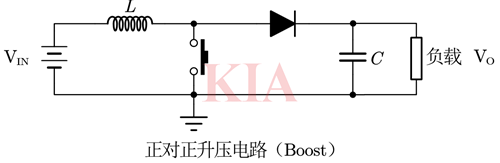

Boost電路結構如圖所示：

Buck-Boost

Buck-Boost根據地參考點的位置可以進一步細分為正對負型和負對正型。升降壓型拓?fù)涞亩丝谔匦詾椋狠斎肱c輸出反相；可升壓也可降壓。

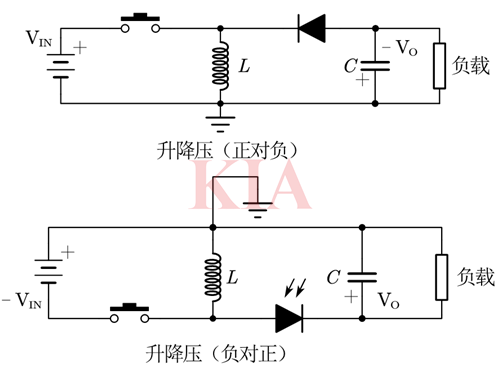

電路結構如圖所示：
