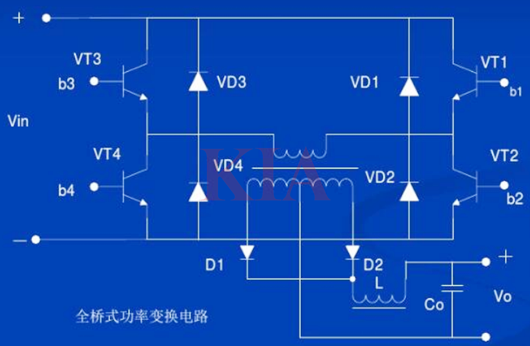

工作原理：變壓器連接在四橋臂中間，相對的兩對功率開關器件VT1-VT4和VT2-VT3交替導通或截止，使變壓器的二次側有功率輸出。當功率開關器件VT1-VT4-導通時，VT2-VT3則截止，這時，VT2-VT3兩端承受的電壓為輸入電壓Vin，在功率開關器件關斷過程中產生的尖峰電壓被二極管VD1～VD4鉗位于輸入電壓Vin。
電路特點：
1、全橋式功率開關器件的耐壓值只要大于Vinmax即可。
2、使用鉗位二極管VD1-VD4，有利于提高電源效率。
3、電路使用了四個功率開關器件，四組驅動電路需要隔離。

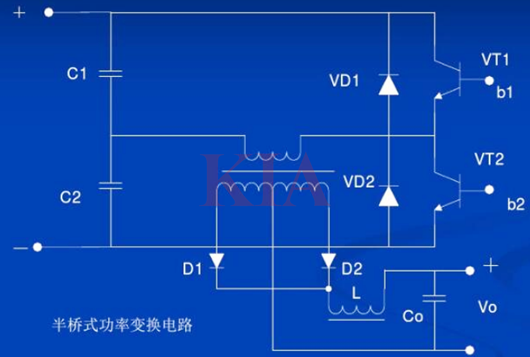

工作原理：與全橋功率變換電路相比，兩個功率器件改為兩個容量相等的電容代替。C1和C2的主要作用是實現靜態時的分壓，使Va=Vin/2。當VT1導通、VT2截止時，電源向C2充電；當VT2導通、VT1截止時，輸入電流向C1充電。VT1導通、VT2截止時，VT2兩端承受的電壓為輸入直流電壓Vin。這也是開關管承受的最大電壓。
電路特點：
1、在高頻變壓器上施加的電壓只有全橋功率變換電路的一半，在同等功率輸出的條件下，半橋開關管的工作電流需要增加一倍。
2、突出優點，具有抗不平衡能力。

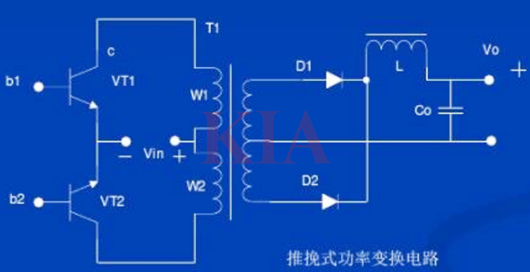

工作原理：VT1、VT2中交替導通時，W1和W2有相應的電流流過，變換器二次側將有功率輸出。
電路特點：
1、由于功率開關器件的發射極共地，無須隔離基極驅動電路。
2、兩個功率開關器件輪流導通可獲得較大的功率輸出。
3、功率開關的耐壓值應當大于2Vin。
