全橋功率變換器通過四個功率開關管（如MOSFET或IGBT）的精確控制，實現電能的高效變換，是一種全橋電路結構的電力電子變換裝置，主要用于將直流電高效地轉換為所需電壓的直流電（DC-DC）或交流電（DC-AC）。
工作原理：將直流輸入電壓通過開關管的高頻通斷，逆變?yōu)楦哳l交流方波，再經變壓器隔離與電壓變換，最后整流濾波得到穩定的直流輸出。其核心在于開關管的交替導通策略。
工作過程

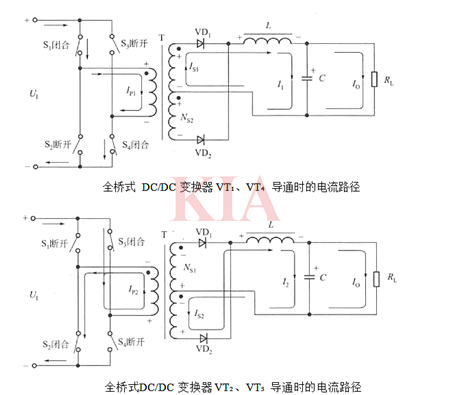

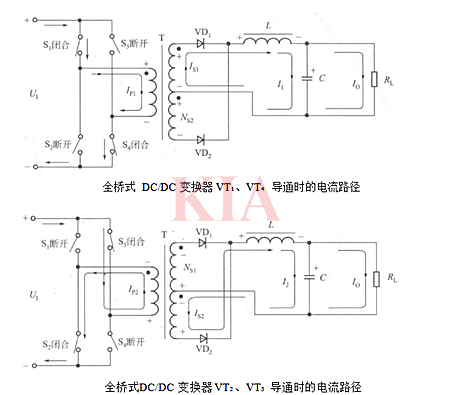

1.正向?qū)A段：當對角線上的開關管（如Q1和Q4）同時導通時，電流路徑為：電源正極→Q1→高頻變壓器初級繞組→Q4→電源負極。此時，變壓器初級繞組承受正向輸入電壓，能量從原邊傳遞至副邊。
2.反向?qū)A段：當另一對對角線開關管（如Q2和Q3）導通時，電流路徑變?yōu)椋弘娫凑龢O→Q2→變壓器初級繞組→Q3→電源負極。此時，變壓器初級繞組承受反向電壓，實現了交流方波的負半周輸出。
3.死區時間與續流：在兩組開關管切換時，會引入微秒級的“死區時間”，確保同一側的上下管不會同時導通造成直流母線短路。當所有開關管均關斷時，變壓器的漏感或負載電感中的電流會通過開關管并聯的續流二極管形成回路，維持電流連續性，同時保護開關管免受電壓尖峰損害。
4.輸出電壓調節：通過改變開關管的驅動脈沖寬度(占空比）或采用移相控制技術（調節超前橋臂與滯后橋臂之間的相位差），可以精確控制輸出電壓的平均值，實現閉環穩壓。

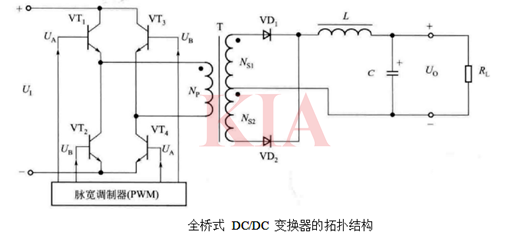

全橋式DC/DC變換器主要由以下部分組成：
1.脈寬調制器（PWM)：產生兩路控制信號UA和UB，用于控制功率開關管的導通和關斷。
2.功率開關管（VT1,VT2,VT3,VT4）：在控制信號的作用下交替導通和關斷。
3.高頻變壓器（T)：通過電磁感應實現能量傳遞和電壓變換。
4.整流和濾波電路：將變壓器次級電壓整流并濾波，得到穩定的直流輸出。
