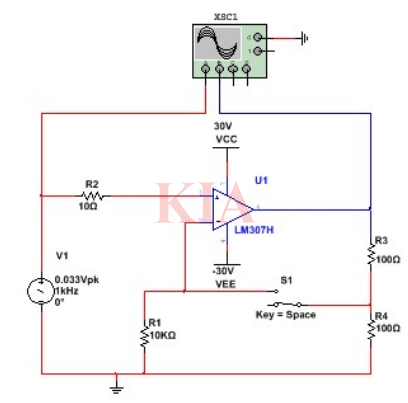

電流串聯負反饋電路如圖所示。
基本放大電路就是一個集成運放LM307H，并用一個開關來控制電路有無反饋的存在。
開關方向的說明如下：當開關撥向左邊時，表示無反饋;當開關撥向右邊時，接入反饋電路。用一個示波器來觀察反饋的情況。其中，輸入信號V1是一個交流電壓源信號。示波器A通道連接輸入信號【紅色】;B通道連接輸出信號【藍色】。

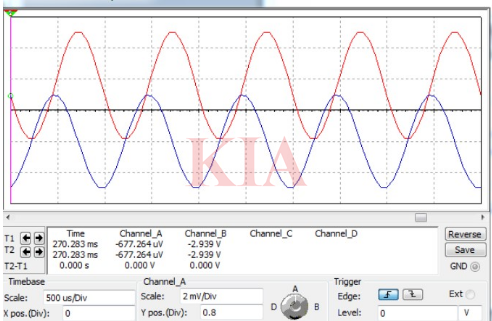

開關撥向左邊時，沒有負反饋，輸入、輸出的波形信號如圖八所示。上邊A通道的波形是輸入信號波形，下面B通道的波形是輸出信號波形?？梢钥吹?，此時輸出信號波形已經嚴重失真。

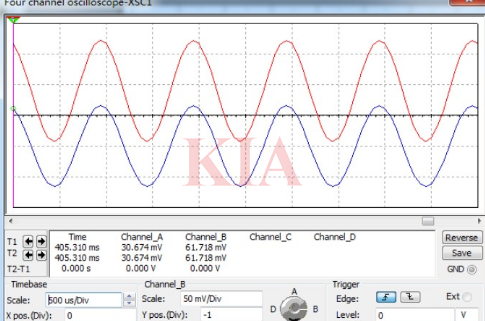

開關撥向右邊時，加入負反饋，輸入、輸出的波形信號如圖九所示。上邊A通道的波形是輸入信號波形，下面B通道的波形是輸出信號波形。可以看到，此時輸出信號波形沒有失真。但是輸出信號幅度相比無反饋變小了，與理論相符。

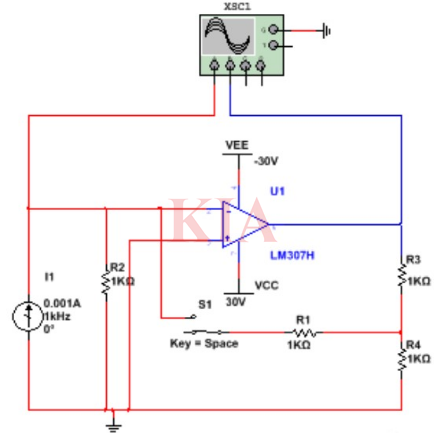

電流并聯負反饋電路如圖所示。
基本放大電路是一只集成運放LM307H，并用一個開關來控制電路有無反饋的存在。
開關方向的說明如下：當開關撥向左邊時，表示無反饋;當開關撥向右邊時，接入反饋電路。用一個示波器來觀察反饋的情況。其中，輸入信號V1是一個交流電壓源信號。示波器A通道連接輸入信號【紅色】;B通道連接輸出信號【藍色】。

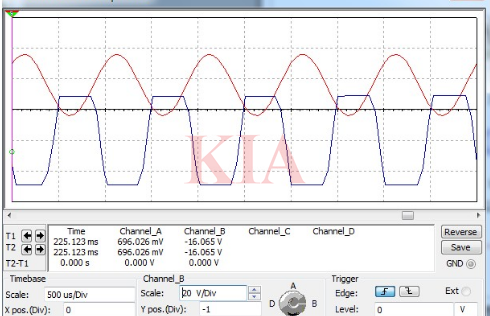

開關撥向左邊時，沒有負反饋，輸入、輸出的波形信號如圖十一所示。上邊A通道的波形是輸入信號波形，下面B通道的波形是輸出信號波形?？梢钥吹?，此時輸出信號波形已經嚴重失真。

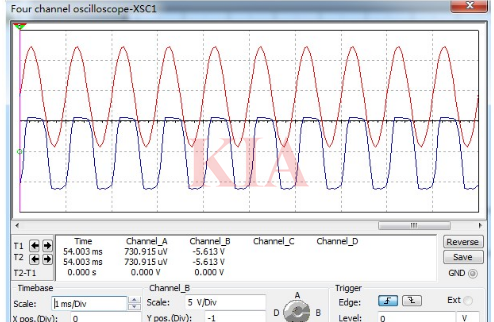

開關撥向右邊時，加入負反饋，輸入、輸出的波形信號如圖十二所示。上邊A通道的波形是輸入信號波形，下面B通道的波形是輸出信號波形?？梢钥吹?，此時輸出信號波形沒有失真。但是輸出信號幅度相比無反饋變小了，與理論相符。
