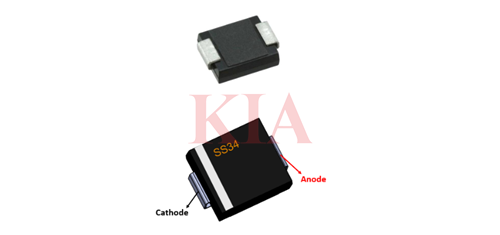

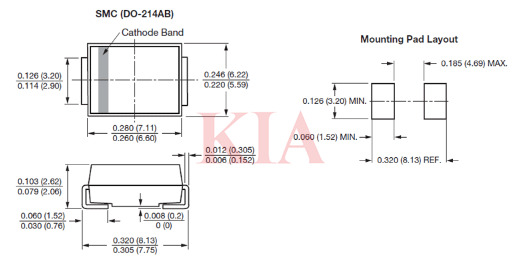

SS34是一款貼片肖特基二極管，具有40V反向耐壓、3A正向電流、500mV@3A低正向壓降，封裝類型為DO-214AB（SMC），表面貼裝雙引腳設計；封裝尺寸：約7.11×6.22mm（兼容SMA/SMB封裝）。
電氣參數：反向重復峰值電壓（VRRM）：40V（最高耐壓值）。
平均整流電流（IF）：3A（連續工作上限）。
正向壓降（VF）：500mV@3A（典型值，確保低損耗）。
浪涌電流（IFSM）：80-100A（抗瞬間沖擊能力）。
反向漏電流（IR）：S500μA@40V（高阻斷效率）。
工作溫度范圍：-55℃至+125℃（寬溫適應性）。
ss34二極管特性
低正向電壓降：SS34二極管具有較低的正向電壓降，這意味著在整流過程中能量損耗更少，從而提高了整體效率。
快速開關特性：該二極管具有快速的開關速度，適用于需要高頻開關的應用場景。
高可靠性：作為貼片肖特基二極管，SS34在電路中的穩定性和可靠性較高。
SS34二極管可直接使用同系列SS54或SS34BF代換，這兩種型號在電氣參數和封裝上與原型號完全匹配，是首選的替代方案。特定場景替代型號在特定低電流場景下，SS14也可作為替代選項，但需注意其電流容量較低，僅適用于工作電流不超過1A的電路。
同系列型號：SS34屬于肖特基二極管系列，以下型號在封裝相同（如SMC）時可考慮，但需注意壓降可能隨電壓升高而增加：
S35、SS36：電壓更高（具體值需查手冊），壓降約0.7V。
SS38、SS310、SS315、SS320：電壓進一步升高，壓降約0.85V-0.95V。
原則：大電流型號可替代小電流型號，但高壓降型號可能帶來更高損耗，需評估電路效率。
電流升級選項：若需更高電流能力，SS54（常見規格為40V/5A，壓降0.55V）可直接替代SS34。但不同制造商規格可能存在差異（如有的SS54為60V），選用前應核對具體數據手冊。
參數匹配要點：電氣參數要求替代型號必須保證反向電壓不低于40V，反向漏電流在40V電壓下不超過100μA，開關速度需小于10納秒，以確保電路性能穩定。
電源設計：在電源整流應用中，SS34的低電壓降和快速開關特性能顯著提高電源效率。
高頻電路：在高頻電路中，SS34的快速響應特性確保了信號的清晰和穩定性，特別適用于高速通信和高頻開關電源。
小電流電調：由于其小型化和高效性，SS34也常用于小電流的電調上，如模型電調等。
