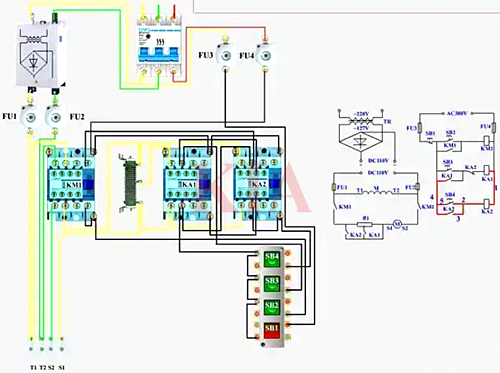

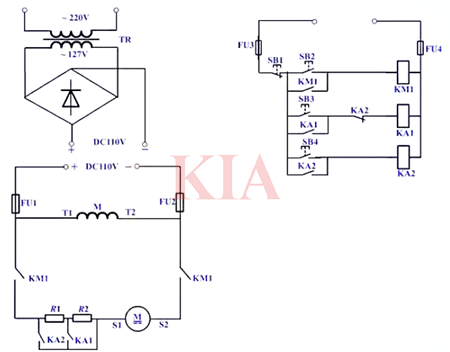

電路分為三部分，因?yàn)槭侵绷麟姍C(jī)所以要有整流電路，外加主電路和控制電路。主電路的電源是交流220伏的，控制線路的接入電源是380伏。最主要的三個電氣原件，一個KM1和2個中間繼電器，它們的線圈工作電壓都是380伏。
電源是交流220伏，經過變壓器變?yōu)榻涣?27伏，再經過整流電路變?yōu)橹绷?10伏。三個按鈕開關控制三個速度，當按下SB2的時候，接觸器KM1自鎖，這時候等于電機串了R1R2兩個電阻，是最低速狀態。
如果想增加速度，可以按下按鈕開關SB3，這時候繼電器KA1會自鎖。同時它的常開點會閉合，電流跳過R2直接連接電機，實現了加速。
需要最快速就按下按鈕開關SB4,這時候KA2自鎖，同時它的常閉點斷開使KA1斷電，常開點閉合直接跳過R1電阻。

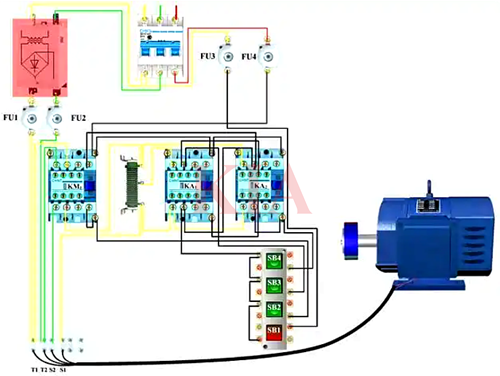

實物接線
接觸器的符號是KM,中間繼電器的符號是KA,其實圖中的KA1和KA2是2個中間繼電器，當然也可以用接觸器代替，必須和KM1的線圈電壓保持一致。
故障排查
KM1和KA1和KA2都有自鎖的狀態，如果實際應用中哪個元件不工作，就單獨檢查對應的自鎖電路。
