阻容降壓電路是使用電阻電容來降壓的電路，應用于交流轉直流的場合。電路原理是利用電容在一定頻率的交流信號下產生的容抗來限制最大工作電流的電路，但是使用中會在降壓電容上并聯一個泄流電阻， 所以一般就稱之為阻容降壓電路，而不是電容降壓電路。

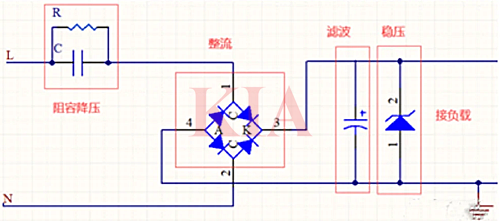

通用的阻容降壓電路圖
阻容降壓電路由降壓、整流、穩壓和濾波部分組成。

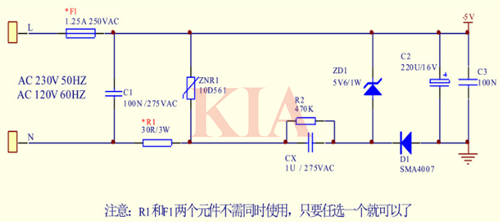

上圖是基本的半波阻容降壓電路。經過電容的電流和電容阻抗的乘積就是電容的壓降。經過電容降壓的電源，有半個波經過ZD1被消耗掉。另一半波，經D1流過負載被使用,ZD1穩定負載的電壓。
該電路常用于電流小，空間有限，成本要求高的系統中。特別是用可控硅控制的線路，可避免可控硅使用在第四象限，優勢特別明顯。

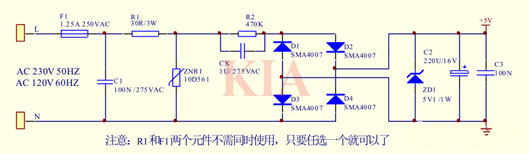

下圖電路常用于電流小，空間有限，成本要求高的系統。由于采用全波整流，電流是半波整流的兩倍。但此電路不適合有可控硅控制的系統。
跟半波整流一樣，經過電容的電流和電容阻抗的乘積就是電容的壓降。經過電容降壓的電源，經過橋式整流，正負半周都被利用，經ZD1穩壓后得到穩定電壓。
