單相全波整流電路

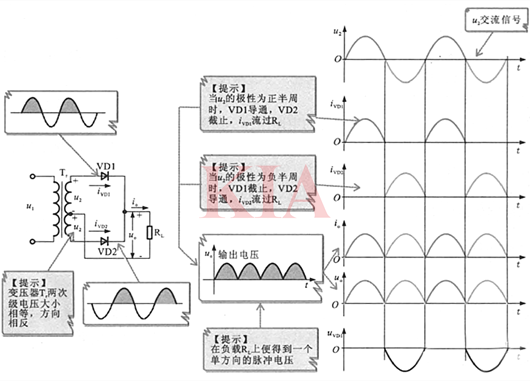

全波整流電路是在半波整流電路的基礎上加以改進而得到的。它是利用具有中心抽頭的變壓器與兩個整流二極管配合，使VD1和VD2在交流電的正半周和負半周內輪流導通，而且二者流過Rl的電流保持同一方向，從而使正、負半周在負載上均有輸出電壓。

從上圖所示波形可見，負載上得到的電流、電壓的脈動頻率為電源頻率的兩倍，其直流成分也是半波整流時直流成分的兩倍U0=0.9U2

但是，在全波整流電路中，加在整流二極管上的反向峰值電壓卻增加了一倍。這是因?yàn)樵谡胫軙r(shí)VD1導通，VD2截止，此時變壓器次級兩個繞組的電壓全部加到二極管VD2的兩端。這就是說，全波整流電路對整流二極管的要求提高了。

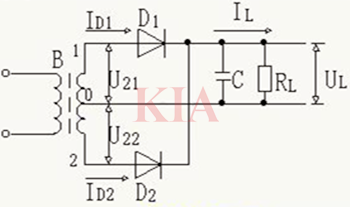

單相全波整流電路原理圖

電路的特點是電源變壓器B的次級繞組有一個中心抽頭0，從而產生了兩個相位相差180°的交流電壓U21和U22，它們的電壓值是相等的。這兩個交流電壓分別經過二極管D1和D2進行整流。

在單相全波整流電路中，當未接入電容C（即阻性負載）時，變壓器B的次級繞組會產生兩個相位相差180°的交流電壓U21和U22。在其中一個周期內，當1端為正、2端為負時，二極管D1會導通，而D2則處于截止?fàn)顟B(tài)，此時流經負載的電流為ID1。到了另一個周期，2端變?yōu)檎?端變?yōu)樨?fù)，D2導通而D1截止，流經負載的電流則變?yōu)镮D2。這樣，ID1和ID2會交替流經負載，從而使得負載電流IL呈現出單向的連續脈動直流特性。

在上述描述中，B代表電源變壓器，而ID1和ID2則表示整流器電流。此外，UL代表輸出電壓，而Um則是變壓器次級電壓U21或U22的峰值。

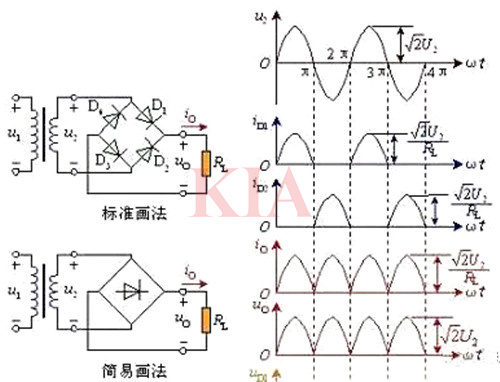

單相全波橋式整流電路

電路中采用四個二極管，互相接成橋式結構。利用二極管的電流導向作用，在交流輸入電壓U2的正半周內，二極管D1、D3導通，D2、D4截止，在負載RL上得到上正下負的輸出電壓；在負半周內，正好相反，D1、D3截止，D2、D4導通，流過負載RL的電流方向與正半周一致。因此，利用變壓器的一個副邊繞組和四個二極管，使得在交流電源的正、負半周內，整流電路的負載上都有方向不變的脈動直流電壓和電流。橋式整流的名稱只是說明電路連接方法是橋式的接法，橋式整流二極管：大家常用的一般是由4只單個二極管封裝在一起的元件，取名橋式整流二極管，整流橋或全橋二極管。
