SOT323表面貼裝封裝產品采用塑料、3引腳、1.3mm腳距、2mm x 1.25mm x 0.95mm主體表面貼裝封裝。SOT23封裝過去50年一直很穩定，衍生出許多封裝，如SOT223和SOT323。SOT323采用SC-70行業代碼，該代碼表示SOT（小外形晶體管）和6.23mm2 占位面積。

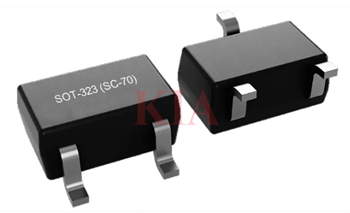

sot323封裝尺寸
SOT323(Small Outline Transistor 323），也常被稱為SC-70(由JEDEC/JEITA標準定義）
引腳數：通常為3引腳，也有6引腳版本用于雙晶體管等復合器件。
典型尺寸：
本體尺寸：約2.0mm×1.25mm×0.95mm（長×寬×高）。
引腳間距：0.65mm。
占位面積：約6.23mm2（對應2.65mm×2.35mm的焊盤布局）。
封裝材料：塑料（P）。
適用類型：常用于晶體管、二極管、TVS、MOSFET、ESD保護器件等小信號或低功率元件。

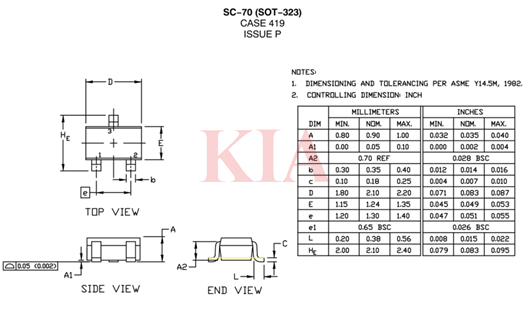

sot323封裝尺寸圖
