雙重聯鎖正反轉控制線路

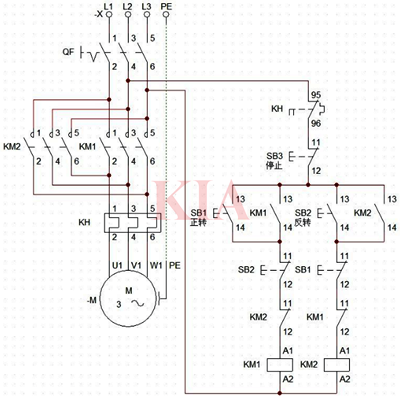

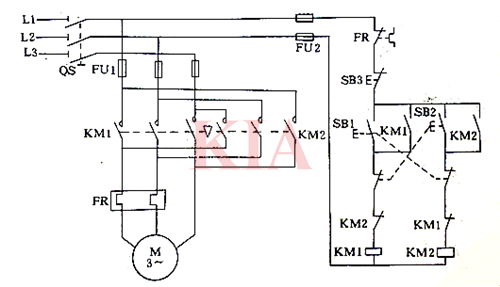

如圖所示為按鈕、接觸器雙重聯鎖的正反轉控制線路。這種線路實在按鈕聯鎖的基礎上，又增加了接觸器聯鎖，故兼有兩種聯鎖控制線路的優點，使線路操作方便，工作安全可靠，在電路拖動中被廣泛應用。

工作原理：

先合上電源開關QS，

1.正轉控制：

按下SB1，SB1常閉觸頭先分斷對KM2聯鎖（切斷反轉控制電路）；SB1常開觸頭閉合，接觸器KM1線圈得電，KM1自鎖觸頭閉合自鎖，KM1主觸頭閉合，電動機M啟動連續正轉。此時KM1聯鎖觸頭分斷對KM2聯鎖（切斷反轉控制電路）。

2.反轉控制：

按下SB2，SB2常閉觸頭先分斷，KM1線圈失電，KM1自鎖觸頭分斷解除自鎖，KM1主觸頭分斷，電動機M失電；KM1聯鎖觸頭恢復閉合，SB2常開觸頭后閉合，KM2線圈得電；KM2自鎖觸頭閉合自鎖，KM2主觸頭閉合，電動機M啟動連續反轉。此時KM2聯鎖觸頭分斷對KM1聯鎖（切斷正轉控制電路）。

若要停止，按下停止按鈕SB3整個控制電路失電，主觸頭分斷，電動機M失電停轉。

三相異步電動機雙重聯鎖正反轉控制

如圖所示，按鈕SB1和SB2是復合按鈕。

正反轉控制：SB1按鈕按下后，電動機正轉；SB2按鈕按下后，電動機反轉。

正反轉直接切換，不用按停止按鈕。

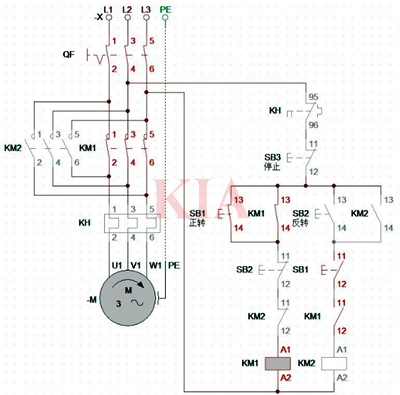

正轉

如圖所示，先接通電源。

按下按鈕SB1時，按鈕SB1的常開觸點閉合，常閉觸點斷開。

按鈕SB1的常開觸點閉合，使接觸器KM1線圈得電，KM1常開輔助觸點閉合，KM1常閉輔助觸點斷開，KM1三對主觸點閉合，電動機得電轉動。

按鈕SB1的常閉觸點斷開，使接觸器KMI和KM2的線圈不會同時接通電源。

KM1常閉輔助觸點斷開，使按鈕SB1松開后，接觸器KM2線圈所在線路仍然開路。

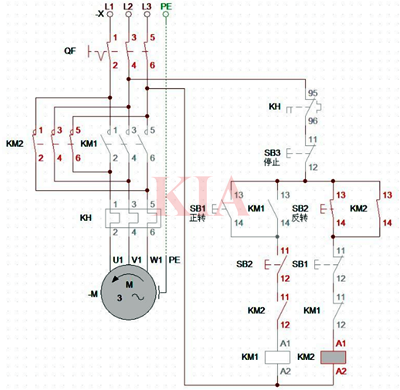

反轉

如圖所示：

按下按鈕SB2時，按鈕SB2的常開觸點閉合，常閉觸點斷開。

按鈕SB2的常閉觸點斷開，使接觸器KM1線圈失電，KM1常開輔助觸點斷開，KM1常閉輔助觸點閉合，KM1三對主觸點斷開。

按鈕SB2的常開觸點閉合，使接觸器KM2線圈得電，KM2常開輔助觸點閉合，KM2常閉輔助觸點斷開，KM2三對主觸點閉合，電動機得電反轉。

KM2常閉輔助觸點斷開，使按鈕SB2松開后，接觸器KM1線圈所在線路仍然開路。

停止

按下按鈕SB2，電動機停止轉動。
