12v穩壓電源電路圖,原理圖分享-KIA MOS管
信息來源：本站 日期：2026-03-26

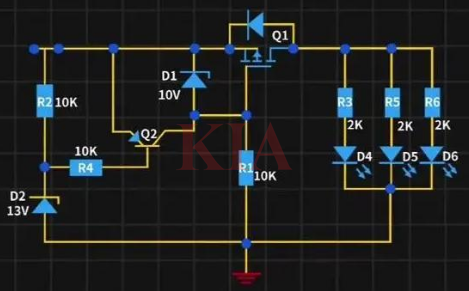

電路核心元件包括MOS管、10V穩壓管（實際為二極管結構）及三極管。其中，MOS管承擔主電路通斷功能，三極管作為電壓觸發器，穩壓管則設定電路基準電壓。
電壓輸入與支路分流：
12V電壓接入后分為兩條支路。第一條支路通過電阻與13V穩壓管連接，因穩壓管耐壓值為13V，實際工作電壓未達到其導通閾值（通常穩壓管正向?qū)妷杭s0.7V~1V），故12V電壓繼續沿第二條支路前行，直接作用于三極管發射極E。
穩壓管作用機制：
12V電壓經10V穩壓二極管時，因二極管正向壓降特性，兩端電壓被穩定至10V，剩余2V壓差使MOS管柵極與源極間形成足夠驅動能力，促使MOS管導通。此過程實現將12V電壓穩壓至負載所需的合理電平。
負載供電流程：
當MOS管導通后，12V電壓通過其漏極與源極直接輸送到負載端。此設計通過三極管與穩壓管的協同作用，智能控制MOS管的通斷，既保證電壓穩定輸出，又避免電流浪費。
電路中，13V穩壓管耐壓值設定巧妙，既確保12V電壓不直接擊穿元件，又通過壓降方式為三極管提供基極驅動信號。而MOS管選型需考慮其導通電阻、耐壓值及柵極驅動能力，需與穩壓管剩余壓差匹配。

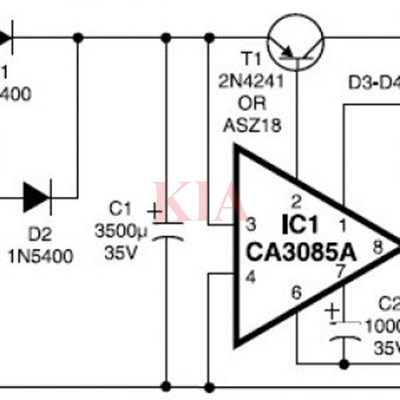

電源電路采用8引腳TO-5封裝的單片ICCA3085穩壓器。其顯著特點包括良好的負載和線路調節、高達100mA的輸出電流(通過附加傳輸晶體管可增加到幾安培）、輸出短路保護和較低的輸入電壓。
通過從CA3085的引腳2驅動外部串聯晶體管2N4241（T1）可實現低功耗。正常輸出引腳8通過二極管D3和D4返回地，以確保線性區的誤差放大操作?？蛰d時紋波抑制約為50dB，滿載時紋波抑制約為35dB。
2N4241上的2×2×2.5cm鋁散熱器固定在面積為12.5cm2的1.5mm黑色鋁板上，有助于12V/3A穩壓電源電路散熱，而不會超過最大器件額定值。
CA3085在自由空氣中無需任何散熱器即可耗散高達650mW的功率。AFCO制造的C-05-4散熱器適用于該IC。不適當?shù)纳崞骺赡軙?dǎo)致器件結溫超過限制，從而導致器件逐漸惡化。
