SOT-227小型晶體管封裝，是一種體積介于單管和模塊之間的內絕緣功率半導體封裝，采用M4螺絲法蘭底板安裝和4個引出端口，常用于封裝IGBT、二極管和MOSFET等器件。

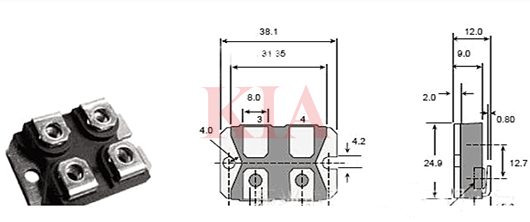

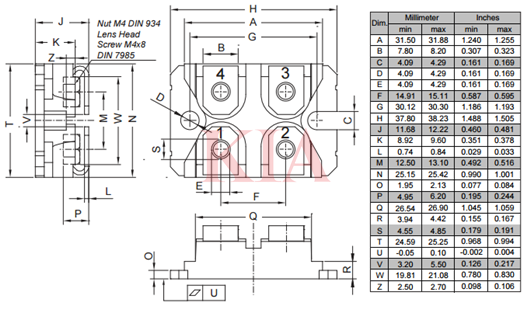

sot227封裝尺寸
SOT-227封裝特點
SOT-227封裝在功率等級上填補了傳統塑封單管（如TO-247）與大功率模塊（如62mm模塊）之間的空白，適用于數十千瓦至數百千瓦的應用場景。其標準結構包括金屬法蘭底板、4個引出端子（通常為AC、DC各2個)和內絕緣設計（內置陶瓷絕緣層），支持直接用M4螺釘安裝到散熱器上，無需額外絕緣墊片。
核心優勢：
高功率密度：通過集成多顆芯片或采用更大尺寸芯片，在緊湊體積內實現較高功率處理能力。
簡化系統設計：將多個分立器件集成到一個模塊中，減少了外部連接點，優化了電路布局和安裝空間。
標準化與兼容性：作為工業標準封裝，其引腳布局和尺寸與市場主流設計兼容，便于替換和升級。
SOT-227封裝的應用領域
新能源汽車：車載充電器（OBC）、DC/DC轉換器及預充電回路，因其高功率密度和散熱能力可縮小模塊體積并提升效率。
工業電源與能源系統：光伏逆變器、充電樁、工業UPS（不間斷電源）、伺服驅動、變頻器等中高功率場景。
高頻與精密設備：電信電源、服務器電源、等離子體射頻發生器及醫療、航空航天等嚴苛環境，依賴其低寄生參數和高速開關性能。
