三端可調穩壓電路圖

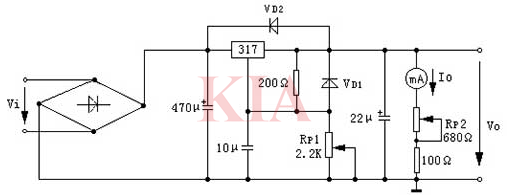

220V交流電經變壓器T降壓后，得到24V交流電；再經VD1~VD4組成的全橋整流、C1濾波，得到33V左右的直流電壓。該電壓經集成電路LM317后獲得穩壓輸出。調節電位器RP，即可連續調節輸出電壓。圖中C2用以消除寄生振蕩，C3的作用是抑制波紋，C4用以改善穩壓電源的暫態響應。VD5、VD6在當輸出端電容漏電或調整端短路時起保護作用。LED為穩壓電源的工作指示燈，電阻R1是限流電阻。輸出端安裝微型電壓表PV，可以直觀地指示輸出電壓值。

可調穩壓電源電路圖

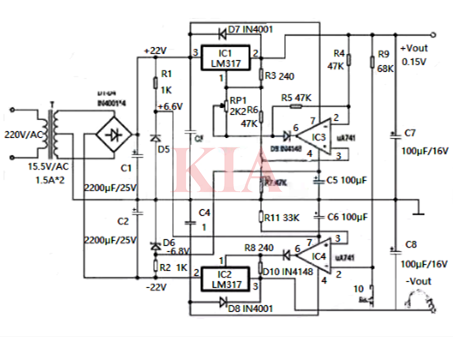

電源電路為0~±15V線性可調穩壓電源，可從0V調節，最大輸出為±15V。正電源部分采用LM317三端子可調集成穩壓器，負電源部分采用LM337三端可調集成穩壓器。該電路具有完善的限流、短路保護和熱保護等功能。其獨特之處在于只需一個電位器即可實現正負電壓的“同步”調節。具有電路簡單、調節方便、性能優良、成本低等特點。

電路如圖所示，電源的輸入部分是公共變壓器降壓和橋式整流器，它們增加電容濾波器，并獲得上下對稱的±22V直流電壓。另外兩組±6.8V輔助電壓也派生出來，分別連接到運算放大器IC4和運算放大器IC3的V+和V-端子，保證IC3和IC4的工作電壓不超過限制范圍。

穩壓部分的具體說明：

正輸出電路由穩壓器IC1和相關元件組成，通常連接到穩壓器IC1的調節端子，電位器的其他端子接地。如果將RP1電阻的值調整為0，則輸出電壓Vout為1.2V，在電阻R10上產生3mA恒流。只要改變RP1的電阻值，就可以改變輸出電壓。

這里，RP1的接地端子改為運算放大器IC3的輸出端，IC3的輸出電壓為-1.2V，用于偏移IC1的基準電壓+1.2V，從而實現從0開始的調制。實現上述目的也很簡單。我們只需要將運算放大器IC3連接到差分放大器并完成減法運算即可。從圖中可以看出，同相輸入電壓為V1，而反向輸入電壓為V2。由于R4=R5=R6=R7，IC3的輸出電壓為VO=R5/R4×（V1-V2）=-1.2V,穩壓器IC1+Vout=5mA的輸出電壓×R3+10mA×PR1-1.2V。

負輸出電路由穩壓器IC2及相關元件組成，省略了電位器RP3，該電位器RP2最初設置在IC4調節端子上，現在連接到運算放大器IC4的輸出端，控制調節端的輸出電壓。還可以達到調節穩壓器輸出電壓的目的。由于運算放大器IC1作為增益為10的反相放大器連接，其反向輸入連接到正輸出電路穩壓器的輸出端，因此負輸出電壓穩定器產生極性相反且幅度相等的穩定電壓。也就是說，-Vout=-R9/R9×（+Vout），）。因?yàn)镽10=R《》，-Vout=+Vout。因此，負輸出電壓跟蹤正輸出電壓。

電路中的二極管D7和D8用于防止外部負載的電容放電增加，導致IC1和IC3的輸出損壞；此外，二極管D9和D10用于避免IC1和IC2調整端子因IC3輸出的正飽和和IC4輸出的負飽和而擊穿。這是因?yàn)镮C1和IC2的調節端子不允許流入反向電流。
