三相橋整流電路,工作原理詳解-KIA MOS管
信息來源：本站 日期：2026-04-03

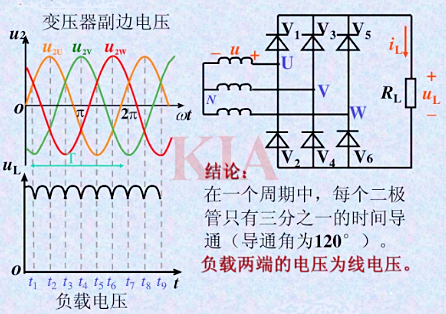

三相橋式整流電路是將三相交流電轉換為直流電的電路，工作原理基于三相交流電的相位差，確保在任意時刻，共陰極組和共陽極組各有一個整流元件導通，從而在負載兩端獲得脈動的直流電壓。
三相橋式整流電路由6個二極管（3個共陽極和3個共陰極）組成，共陰極組在正半周期導電，共陽極組在負半周期導電，正負半周期都有電流流過變壓器，因此變壓器使用率提高。三相整流橋式電路有輸出電壓高且脈動小，網側功率因數高以及動態響應快等優點。
三相橋式整流器
由于橋式整流器中不需要中心抽頭變壓器，因此廣泛使用橋式布置類型。使用橋式整流器的優點是負載電流 Idc是流過二極管的峰值電流的 0.95 倍。
Vdc約為三相半檐整流器中通過變壓器次級繞組的交流電壓有效值的 2.34 倍。三相橋式整流器中的每個二極管僅承載流過負載的電流的 1/3。

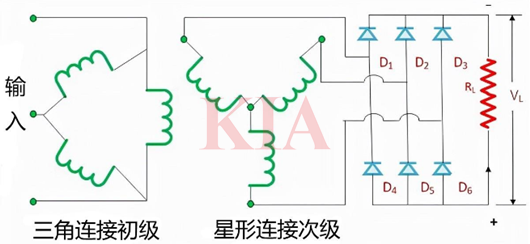

三相整流橋式接線圖：
因此，這種類型的橋接布置在各種應用中更為優選。
三相整流是將三相交流電源轉換為脈動直流電壓的過程，因為整流是將正弦電壓和頻率的輸入電源轉換為固定電壓的直流電源。因此，電源整流將交流電源變?yōu)閱蜗螂娫础?/span>
但是，每相使用一個二極管的三相半波非受控整流器需要星形連接的電源作為第四根中性線 (N) 來閉合從負載到電源的電路。每相使用兩個二極管的三相全波橋式整流器只需要三個電源線，沒有中性線，例如由三角形連接的電源提供的電源線。
與全波橋式整流電路相比，全波橋式整流電路的另一個優點是負載電流在橋上得到了很好的平衡，從而提高了效率（輸出直流功率與提供的輸入功率之比）并降低了幅度和頻率上的紋波含量。
