三相橋式逆變電路原理

三相橋式逆變電路通過6個開關器件構成三相全橋結構，利用上下橋臂互補導通產生相位差120°的三相交流輸出。開關按特定時序切換：每個橋臂上下管交替導通，每60°電角度切換一組開關狀態，形成六步換流機制。通過改變開關頻率和PWM調制方式控制輸出電壓幅值、頻率及波形質量。

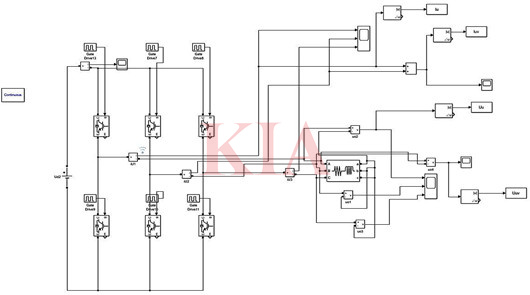

三相橋式逆變電路圖

三相橋式逆變電路

直流側電源電壓Ud為200V，負載為三相電阻電感負載，電阻R=5Ω，電感L=0.01H。電路中的開關管分別采用六個“Pulse Generator”環節產生驅動信號，工作頻率為50Hz，驅動信號的產生順序按驅動環節的編號依次相差0.0033s（對應50Hz即為60°）。

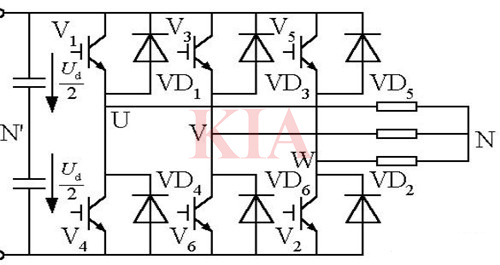

三相電壓型橋式逆變電路

三相橋式逆變電路

三個單相逆變器可以組合成一個三相逆變電路，基本工作方式是180°導電方式。同一相(即同一半橋)上下兩臂交替導電，各相開始導電的角度差120 °，任一瞬間有三個橋臂同時導通，每次換流都是在同一相上下兩臂之間進行，也稱為縱向換流。

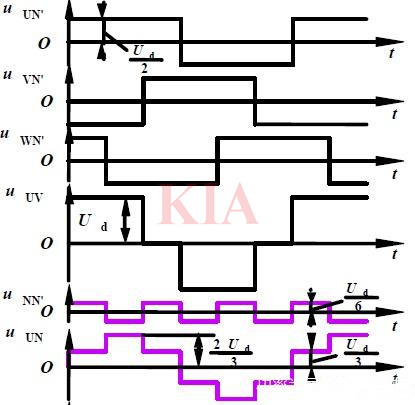

三相電壓型橋式逆變電路的工作波形

三相橋式逆變電路
