正激式開關電源是指使用正激高頻變壓器隔離耦合能量的開關電源，正激式開關電源中結構比較復雜，輸出功率高，適用于低壓，大電流（100W－300W）的開關電源，應用廣泛。
正激的變壓器只有變壓功能，整體可以看成一個帶變壓器的buck電路。

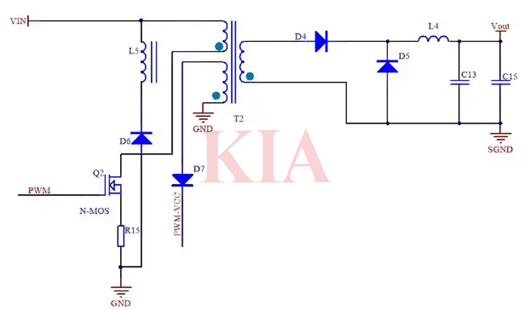

如圖所示，對于正激式開關電源具體是指當開關管接通時，輸出變壓器充當介質直接耦合磁場能量，電能與磁能相互轉化，使輸入輸出同時進行。
在日常應用中也存在不足：如需要增加反電動勢繞組（防止變壓器初級線圈產生的反電動勢把開關管擊穿），次級多加1個電感進行儲能濾波，因此相比反激式開關電源而言其成本較高，而且正激式開關電源變壓器的體積要比反激式開關電源變壓器的體積大。
反激式開關電源是指使用反激高頻變壓器隔離輸入輸出回路的開關電激，變壓器不僅起到變換電壓傳輸能量的作用，同時還起到儲能電感的作用，反激式變壓器類似于電感的設計。
電路比較簡單，易控制，反激式在20-100W的小功率方面應用非常廣泛。
反激的變壓器可以看作一個帶變壓功能的電感，是一個buck-boost電路。

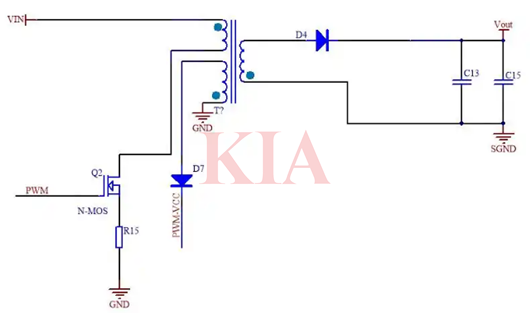

如圖所示，反激式開關電源是指使用反激高頻變壓器隔離輸入輸出回路的開關電激，它的變壓器不僅起到變換電壓傳輸能量的作用，同時還起到儲能電感的作用，因此，反激式變壓器類似于電感的設計。電路比較簡單，容易控制，反激式在5W-100W的小功率方面應用非常廣泛。
對于反激式開關電源，當開關管導通時，變壓器原邊電感電流上升，由于反激電路輸出線圈同名端相反，因此輸出二極管截止，變壓器儲存能量，負載由輸出電容進行能量供應，當開關管截止時，變壓器原邊電感感應電壓反向，此時輸出二極管導通，變壓器的能量通過二極管向負載供電，同時對電容充電。
