開關電源的過壓保護（OVP）和欠壓保護（UVP）電路是保障電源及負載設備安全的關鍵組成部分。
過壓保護（OVP）：當輸出（或輸入）電壓超過預設安全閾值時，觸發保護機制，防止損壞后級設備。
欠壓保護（UVP）：當電壓低于正常工作下限時，切斷或限制輸出，避免設備因供電不足而異常工作。
輸出過壓保護電路

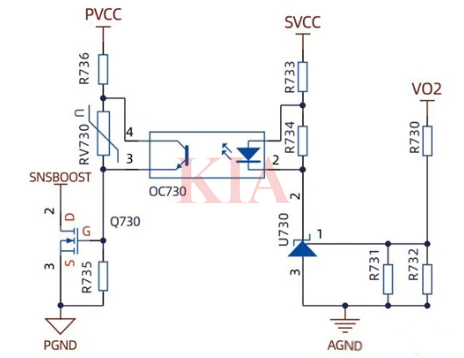

采用TL431來檢測輸出電壓的電路，提高了采樣精度。
工作原理：
過壓時，輸出電壓通過電阻R730與R731//R732的分壓，使得VA＞Vref，U730將導通，同時過壓信號會通過OC730向原邊反饋，使得原邊控制IC用于過壓保護的引腳拉低或致高（如圖：拉低SNSBOOST引腳）從而停止工作。
輸出過流保護電路
許多電子設備都有額定電流。一旦設備超過額定電流，就會燒壞設備。因此，這些設備都做了一個電流保護模塊，當電流超過設定電流時，設備自動斷電保護設備，這就是過流保護。
工作原理：

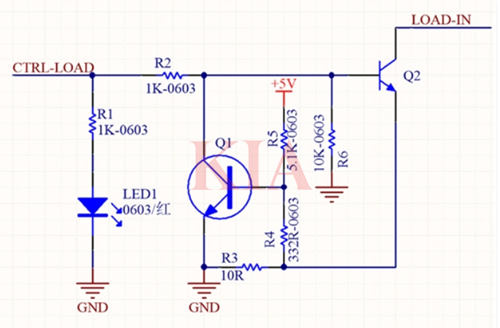

首先左側CRTL-LOAD是單片機輸出開啟負載的控制端。CRTL-LOAD輸出高電平，Q2打開，負載LOAD-IN接入。負載正常的情況下電路不會有異樣，但是當負載突然變大(短路或者接錯負載情況下)時，保護電路開始起作用。下面分析一下過載保護部分的電路，即Q1、R3、R4、R5組成部分。Q1是常規的硅管，導通壓降大致在0.7V，上圖中在不接任何負載的情況下，Q1的基極電位可以計算出：
VQ1b=(R3+R4)/(R3+R4+R5)*5≈0.314V
因為當負載接入時，會在R3上產生壓降，從而推動Q1基極電位增大，我們默認理想情況下0.7V時，三極管Q1會動作，由此理論上可以計算出接入多大負載電路會關斷。
過壓、欠壓及過熱保護電路

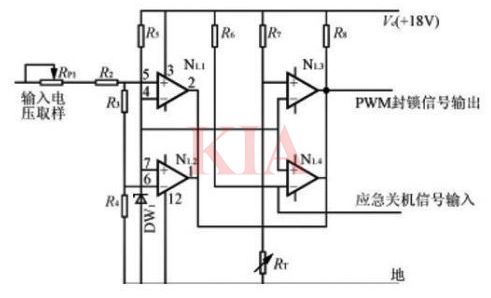

下圖是僅用一個4比較器LM339及幾個分立元器件構成的過壓、欠壓、過熱保護電路。
取樣電壓可以直接從輔助控制電源整流濾波后取得，它反映輸入電源電壓的變化，比較器共用一個基準電壓，N1.1為欠壓比較器，N1.2為過壓比較器，調整R1可以調節過、欠壓的動作閾值。N1.3為過熱比較器，RT為負溫度系數的熱敏電阻，它與R7構成分壓器，緊貼于功率開關器件IGBT的表面，溫度升高時，RT阻值下降，適當選取R7的阻值，使N1.3在設定的溫度閾值動作。N1.4用于外部故障應急關機，當其正向端輸入低電平時，比較器輸出低電平封鎖PWM驅動信號。由于4個比較器的輸出端是并聯的，無論是過壓、欠壓、過熱任何一種故障發生，比較器輸出低電平，封鎖驅動信號使電源停止工作，實現保護。如將電路稍加變動，亦可使比較器輸出高電平封鎖驅動信號。
