KIA15TB65DP 軟快恢復二極管 15A650V 全封裝國產替代
信息來源：本站 日期：2026-06-02
35ns 軟恢復低漏流 高頻電源整流專用
KIA15TB65DD,KIA15TB65DB,KIA15TB65DP,15A650V 快恢復二極管，TO252 軟恢復二極管，進口整流管國產替代
| 項目 | 參數詳情 |
|---|---|
| 產品型號 | 15TB65D 軟快恢復整流二極管 |
| 品牌 | KIA KMOS Semiconductor |
| 額定電流 | 15A |
| 反向耐壓 | 650V |
| 產品品類 | FAST SOFT RECOVERY RECTIFIER |
| 塑封阻燃等級UL94 V-0，安全阻燃 |
| 無鉛封裝，符合EU RoHS環保標準 |
| 低反向漏電流IR，靜態損耗更小 |
| 超快軟恢復特性，反向損耗低 |
| 低恢復損耗，適配高頻開關電源線路 |
| 參數項 | 規格說明 |
|---|---|
| 封裝材質 | 環氧樹脂一體塑封 |
| 引腳工藝 | 鍍錫引腳，符合J-STD-002可焊標準 |
| 產品料號 | 封裝形式 | 品牌 |
|---|---|---|

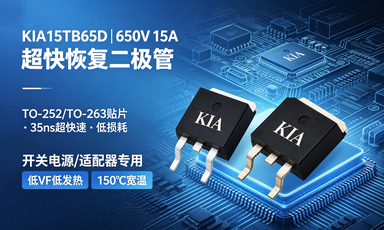

| KIA15TB65DD | TO-252 | KIA |
| KIA15TB65DB | TO-263 | KIA |

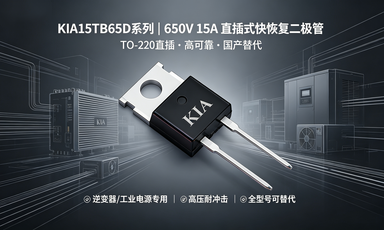

| KIA15TB65DP | TO-220-2L | KIA |
| 引腳序號 | TO-220 | TO-252/TO-263 | 引腳功能 |
|---|---|---|---|
| 1 | 1 | 1 | Cathode 陰極 |
| 2 | 無引出 | 2 | Cathode 陰極 |
| 3 | 3 | 3 | Anode 陽極 |
| 參數名稱 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 結-殼體最大熱阻 | RθJC | 1.3 | ℃/W |
| 參數名稱 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 重復峰值反向電壓 | VRRM | 650 | V |
| 額定有效值電壓 | VRMS | 420 | V |
| 直流阻斷電壓 | VDC | 650 | V |
| 平均正向電流(Tc=100℃) | IF(AV) | 15 | A |
| 非重復浪涌峰值電流 | IFSM | 200 | A |
| 結溫&存儲溫度范圍 | TJ、Tstg | -55~+150 | ℃ |
| 參數名稱 | 符號 | 測試條件 | Typ | Max | 單位 |
|---|---|---|---|---|---|
| 正向壓降VF | VF | IF=15A,Tj=25℃ | - | 1.7 | V |
| 反向漏電流IR | IR | 額定VDC,Tj=25℃ | - | 5 | μA |
| 額定VDC,Tj=150℃ | - | 300 | μA | ||
| 反向恢復時間trr | trr | IF=0.5A,IR=1A,IRR=0.25A | - | 35 | ns |
| 高頻開關電源、工業變頻器整流續流 |
| 大功率適配器、逆變器、充電樁電源模塊 |
| 工頻整流、PWM變頻電路、新能源設備電源 |
| 型號 | 封裝 | 類型 |
|---|---|---|
| KIA15TB65DD | TO-252 | 軟快恢復二極管 |
| KIA15TB65DB | TO-263 | 軟快恢復二極管 |
| KIA15TB65DP | TO-220-2L | 軟快恢復二極管 |
| 參數項 | 規格 |
|---|---|
| 反向耐壓 VRRM | 650V |
| 平均正向電流 IF | 15A |
| 反向恢復時間 trr | 最大35ns 軟快恢復 |
| 正向壓降 VF | 最大1.7V |
| 工作結溫 | -55℃ ~ +150℃ |
| 阻燃等級 | UL94 V-0 |
| 軟快恢復特性，抑制EMI無震蕩 |
| 低反向漏電流，靜態損耗更低 |
| 低正向壓降，發熱小效率更高 |
| 150℃寬溫，工業級穩定耐用 |
| 三封裝可選，貼片直插全覆蓋 |
| 無鉛環保，符合RoHS認證 |
| 國產原廠，交期穩性價比更高 |
四、全行業平替產品替代對標
| 品牌 | 競品型號 | 封裝 | 對標參數 |
|---|---|---|---|
| ON安森美 | FFPF15C65 | 全封裝 | 15A 650V 快恢復 |
| Vishay威世 | BYQ28X-650 | 全封裝 | 15A 650V 軟恢復 |
| DIODES | FERD1565 | 全封裝 | 15A 650V 整流管 |
| 新潔能 | NN15FR65 | 全封裝 | 15A 650V 直接替代 |
| 揚杰科技 | YJ15FR65 | 全封裝 | 15A 650V 快恢復 |
| 士蘭微 | SV15FR65 | 全封裝 | 15A 650V 國產替代 |
| 捷捷微 | JJ15FR65 | 全封裝 | 15A 650V 整流管 |
| 華羿微 | HY15FR65 | 全封裝 | 15A 650V 軟恢復 |
| 【KIA15TB65D系列】15A/650V軟快恢復二極管 |
| 軟恢復35ns，低震蕩低損耗，電源更穩定 |
| 低VF低發熱，150℃寬溫，工業級高可靠 |
| TO-252/263/220全封裝，適配各類電源 |
| 變頻器/充電樁/開關電源專用續流整流管 |
| 完美替代進口型號，國產原廠現貨穩定 |
| 高頻電源優選，低損耗、長壽命、高性價比 |
| 工業變頻器、高頻開關電源、逆變器 |
| 充電樁電源模塊、大功率適配器 |
| PWM變頻電路、新能源設備電源 |
| 工控電源、通信電源、整流續流回路 |
