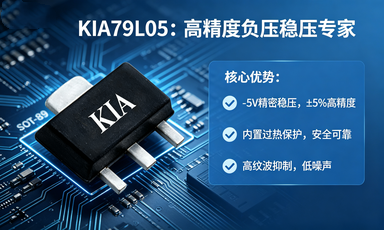

KIA79L05 SOT-89 -5V 三端負壓穩壓器 100mA
信息來源：本站 日期：2026-06-04
±5% 高精度 - 5V 輸出，高紋波抑制，解決電源電壓漂移雜波干擾
KIA79L05、SOT-89 三端穩壓器、79L05 負壓穩壓芯片
| 型號 | KIA79L05 |
| 封裝 | SOT-89 |
| 產品類型 | 三端負壓固定穩壓器 |
| 標準輸出 | -5V，輸出公差±5% |
| 最大輸出電流 | 100mA |
| 保護功能 | 內置過熱保護電路 |
| 品牌 | 競品型號 | 封裝 | 電氣規格 |
|---|---|---|---|
| ON安森美 | MC79L05ACDT | SOT-89 | -5V/100mA負壓穩壓 |
| ST意法 | L79L05ABUTR | SOT-89 | -5V/100mA三端穩壓 |
| TI德州儀器 | UA79L05CKCS | SOT-89 | -5V/100mA貼片穩壓 |
| 長電CJ | CJ79L05 | SOT-89 | -5V/100mA負壓穩壓 |
| 揚杰YANGJIE | YJ79L05 | SOT-89 | -5V/100mA貼片穩壓器 |
| 士蘭微SL | SL79L05 | SOT-89 | -5V/100mA三端穩壓IC |
| 富滿 | FM79L05 | SOT-89 | -5V/100mA負壓穩壓芯片 |
| 對比項目 | KIA79L05(SOT89) | 市面通用競品 |
|---|---|---|
| 輸出電壓精度 | ±5%高精度穩壓 | 普遍±8%~±10% |
| 紋波抑制比 | 典型49dB，抗干擾更強 | 38~45dB區間 |
| 內置保護 | 全片集成過熱保護 | 部分國產簡化保護 |
| 工作溫區 | 0~125℃高溫穩定 | 0~85℃常規規格 |
| 靜態功耗 | 靜態電流低至6mA | 靜態電流普遍偏高 |
| 供貨優勢 | 原廠現貨，可替代進口料 | 進口貨交期長價格高 |
| 產品標題 | KIA79L05 SOT-89 -5V三端負壓穩壓器 |
| 產品副標題 | 高精度低功耗，儀器電源貼片穩壓優選 |
| 賣點1 | 標準-5V輸出，電壓公差嚴格控制±5% |
| 賣點2 | 內置過熱保護，避免過溫燒毀元器件 |
| 賣點3 | 高紋波抑制，減少電源雜波干擾問題 |
| 賣點4 | SOT-89小型貼片，節省PCB布板空間 |
| 賣點5 | 可直接PIN TO PIN替代MC79L05等進口型號 |
| 適用場景 | 儀表、音響、小家電、小型工控控制板 |
| 品質保障 | 無鉛環保，原廠批量現貨，支持免費試樣 |
| 痛點1：輸出電壓漂移大 | ±5%精密穩壓，電壓輸出更平穩 |
| 痛點2：電源紋波干擾電路 | 高RR紋波抑制，濾除電源高頻雜波 |
| 痛點3：芯片高溫容易燒壞 | 集成過熱保護，超溫自動限流防護 |
| 痛點4：進口79L05交期貴 | 國產替代，現貨充足性價比突出 |

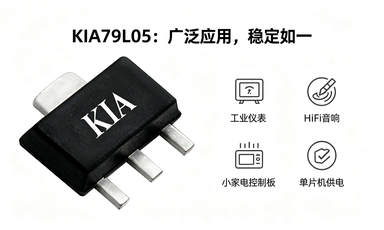

| 工業儀表電源 | 音頻HiFi音響電路 | 小型家電控制板 |
| 單片機供電模塊 | 安防小功率電源 | 車載小型穩壓電路 |
| 產品型號 | KIA79L05 | 產品品類 | 三端固定負電壓穩壓器 |
|---|---|---|---|
| 輸出電壓 | -5V（公差±5%） | 最大輸出電流 | 100mA |
| 封裝規格 | SOT-89貼片 | 核心功能 | 內置過熱保護、替代穩壓二極管電路 |
| 適用領域 | 邏輯電路、儀器儀表、HiFi音響、各類小型工控設備 | ||
| 1.封裝：SOT-89貼片封裝 | 2.輸出電壓公差±5%全溫域 |
| 3.額定輸出電流100mA | 4.內置熱過載保護防芯片過熱 |
| 5.固定輸出-5V負壓 | 6.靜態功耗低，可替代穩壓管 |
| 引腳序號 | 引腳功能 |
|---|---|
| 1 | GND 公共接地端 |
| 2 | VIN 負壓輸入端 |
| 3 | VOUT -5V電壓輸出端 |
| 參數名稱 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 最大輸入電壓 | VIN | -35 | V |
| 功耗(TC=25℃) | PD | 500 | mW |
| 工作溫度范圍 | TOPR | 0~+125 | ℃ |
| 存儲溫度范圍 | TSTG | -55~+150 | ℃ |
| 參數名稱 | 符號 | 測試條件 | Min | Typ | Max | 單位 |
|---|---|---|---|---|---|---|
| 輸出電壓VOUT | VOUT | Tj=25℃ | -4.8 | -5.0 | -5.2 | V |
| -20V≤VIN≤-7V,1mA≤IOUT≤40mA | -4.75 | - | -5.25 | V | ||
| 線性穩壓調整率 | Reg line | -20V≤VIN≤-7V,Tj=25℃ | - | - | 150 | mV |
| -20V≤VIN≤-8.0V,Tj=25℃ | - | - | 100 | mV | ||
| 負載穩壓調整率 | Reg load | 1mA≤IOUT≤100mA,Tj=25℃ | - | - | 60 | mV |
| 靜態工作電流 | IQ | Tj=25℃ | - | 6.0 | - | mA |
| 靜態電流變化量 | ΔIQ | -20V≤VIN≤-8.0V | - | 1.5 | - | mA |
| 1.0mA≤IOUT≤40mA | - | 0.1 | - | mA | ||
| 紋波抑制比 | RR | -18V≤VIN≤-8V,f=120Hz,Tj=25℃ | - | 49 | - | dB |
| 壓差 | |VIN-VOUT| | Tj=25℃ | - | 1.7 | - | V |
| 輸入端電容CIN | 0.33μF，濾除輸入高頻干擾 |
| 輸出端電容COUT | 0.1μF，穩定輸出電壓、抑制震蕩 |
| 接線邏輯 | 2腳輸入負壓、1腳接地、3腳穩定輸出-5V |
| 尺寸代號 | 最小值min | 典型值typ | 最大值max |
|---|---|---|---|
| A | - | 1.5 | - |
| B | - | - | 0.65 |
| B1 | - | - | 0.65 |
| C | 0.25 | - | - |
| D | - | 4.5 | - |
| D1 | - | 1.6 | - |
| e | - | 1.5 | - |
| e1 | - | 3.0 | - |
| E | - | - | 2.60 |
| H | - | - | 4.25 |
| L | 0.80 | - | 1.20 |
