雙向dcdc變換器工作原理

雙向DC-DC轉換器是能夠?qū)崿F(xiàn)雙向能量轉換的直流-直流轉換器，其核心組件包括多個功率開關以及相應的電感、電容等元件。這些功率開關通過精準的控制和調節，實現能量的高效轉換和靈活傳輸。

雙向DC-DC變換器通過開關控制技術（如PWM）在降壓（Buck）和升壓（Boost）模式間切換，廣泛應用于電動汽車、可再生能源系統等領域。

雙向DC-DC變換器通過四開關拓撲結構（如半橋或全橋）控制能量方向，核心依賴電感儲能和開關管（MOSFET/IGBT）的PWM調制。

雙向DC/DC變換器可劃分為隔離型和非隔離型兩類。非隔離型雙向DC/DC變換器包含的主要拓撲結構：雙向Buck-Boost變換器、雙向Buck/Boost變換器、雙向Cuk變換器和雙向Sepic-Zeta變換器。

非隔離雙向Buck-Boost變換器因其基礎性和實用性而受到廣泛青睞，其電路結構簡單明了，由開關管、二極管、電感和電容等元件巧妙組合而成。

雙向dcdc變換器原理

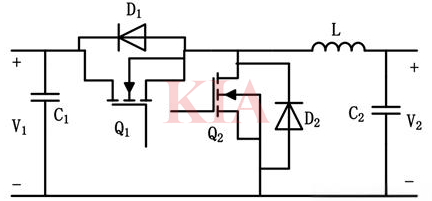

雙向Buck-Boost變換器，基于傳統的Buck變換器，通過在晶體管Q1上反并聯二極管D1，同時在二極管D2上反并聯晶體管Q2，從而形成了雙向DC-DC變換器。這種變換器具有兩種工作模式：降壓模式和升壓模式。在降壓模式下，能量從V1流向V2，此時Q1工作而Q2不工作，V1作為電源端；而在升壓模式下，能量則從V2流向V1，Q2工作而Q1不工作，V2則作為電源端。當兩側都有電源時，能量的流動方向?qū)⑷Q于兩電源的電壓大小和占空比，且要求兩端的電壓極性相同，即V1必須大于V2。

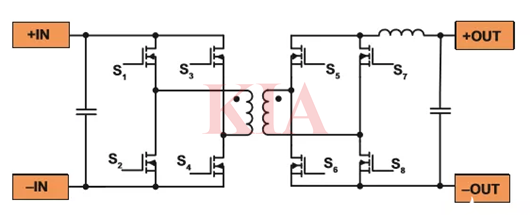

隔離式雙向DC-DC轉換器拓撲

雙向dcdc變換器原理
