電源防反接保護電路是利用元件的單向?qū)щ娦曰蜷_(kāi)關特性阻斷反接電流，防止電源正負極接反導致設備損壞，常見類型包括二極管串聯、MOS管、整流橋等。
直流電源防反接電路圖
二極管防反接電路：

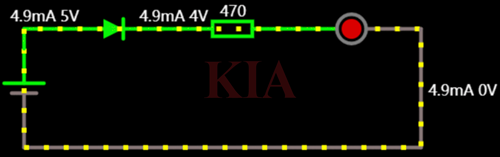

直流電源防反接保護電路最簡單的方式就是利用二極管的單向?qū)щ娦詠?lái)實現防反接保護，如下圖所示：
這種方式簡單可靠，成本低，但是不適合低電壓和大電流。
MOS管防反接電路：
MOS管是一種壓控型的半導體器件，可以分為P-MOS和N-MOS，其內阻很小（壓降小），可利用其開關特性，控制電路的導通和斷開來設計防反接保護電路。

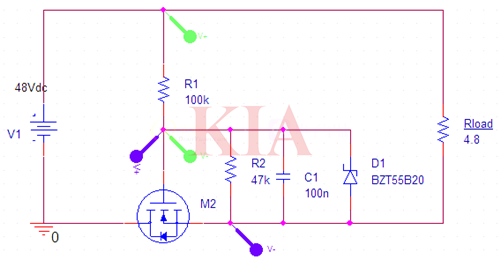

電路中MOSFET的接法，D接輸入端負極，S接后級負載端負極；
工作原理：
1.輸入端正接時（上正下負），由于MOSFET存在體二極管，所以上電初始階段S端被拉低，R1和R2分壓，其中R2上分得的電壓為MOSFET提供偏置使其DS導通，此后DS就像開關一樣被打開，維持穩定工作；
2.輸入端反接時（上負下正），DS不通，無法構成回路，所以整個系統無法工作。

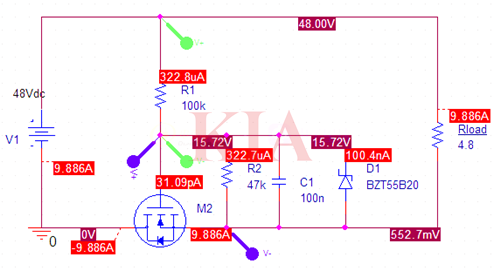

輸入正接：

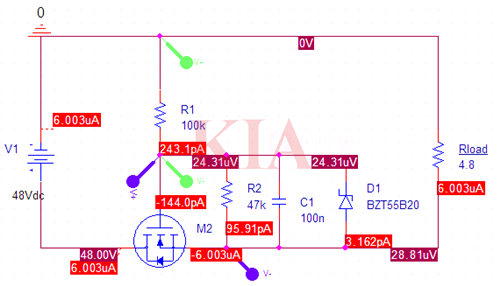

輸入反接：
