24V電源輸入保護設計，可以實現過流保護、過壓保護、反接保護、EMC濾波。

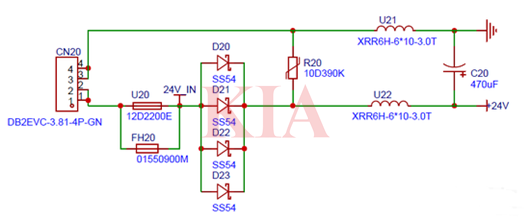

1、U20和FH20是保險絲，當電路中出現大電流的情況下就會熔斷保護后級的電路；
2、D20~D23二極管是防止反接的，每個二極管允許通過的最大電流是5A，4個并聯理論上允許通過的最大電流就是20A。
3、R20是壓敏電阻，選型的時候需要考慮其工作電壓，關于具體的選型可參考文章：硬件電路(5)-壓敏電阻-CSDN博客。當入口電壓突然增大時，壓敏電阻阻值變小迅速形成一個導通通路，導通電流變大，U20的保險絲熔斷起到過壓保護。
4、U21和U22是六孔磁珠可以改善電源的濾波效果提升EMC性能。

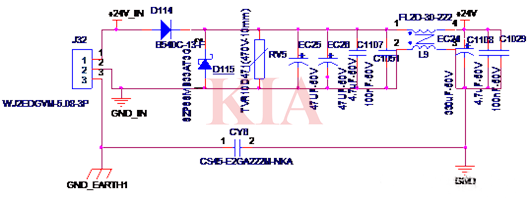

用于對輸入的24V電源進行防反接及ESD保護，可用于EMC測試實驗的電源輸入保護，額定電流3A，后級電路最大損壞電壓為48V。
如圖所示，+24V_IN/GND_IN為開關電源輸入端，+24V/GNDQ為保護后的輸出電壓。

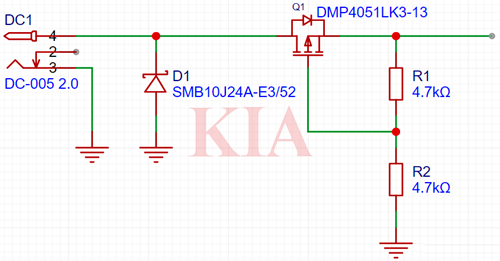

MOS管的內阻非常小，導通后也就幾十毫歐，輸入24V，經過MOS管以后，基本也是24V，過電流能力也是輕松幾安培，如圖：
正接時，會先經過Q1的體二極管，再經過兩個電阻后，使PMOS導通。反接時，由于PMOS無法導通，也就達到了保護電路的目的。
KIA半導體公司場效應管應用于保護電路、防反接電路的型號推薦：
5–20V 小電流防反接：選SOT-23 封裝的 KIA2306（NMOS）體積小、成本低。
KIA2306：Vdss=30V，Id=2.9A，RDS(on)=45mΩ@10V，低壓小電流 NMOS 防反接（GND 串接），微型封裝、適合耳機 / 藍牙音箱。
