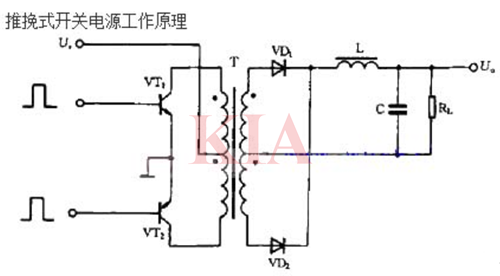

典型推挽式開關電源電路如圖所示。它屬于雙端式變換電路，高頻變壓器的磁芯工作在磁滯回線的兩側。電路使用兩個開關管VT1和VT2，兩個開關管在外激勵方波信號的控制下交替的導通與截止，在變壓器T次級統組得到方波電壓，經整流濾波變?yōu)樗枰闹绷麟妷骸?/span>
這種電路的優點是兩個開關管容易驅動，主要缺點是開關管的耐壓要達到兩倍電路峰值電壓。電路的輸出功率較大，一般在100-500?W范圍內。
整流輸出推挽式變壓器開關電源，由于兩個開關管輪流交替工作，相當于兩個開關電源同時輸出功率，其輸出功率約等于單一開關電源輸出功率的兩倍。因此，推挽式變壓器開關電源輸出功率很大，工作效率很高，經橋式整流或全波整流后，僅需要很小的濾波電感和電容，其輸出電壓紋波就可以達到非常小。
橋式整流輸出推挽式變壓器

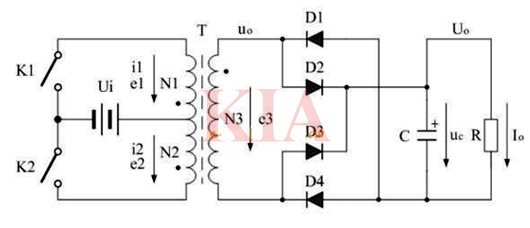

橋式整流電路由D1、D2、D3、D4組成，C為儲能濾波電容，R為負載電阻，Uo為直流輸出電壓，Io為流過負載電阻的電流。
全波整流輸出推挽式變壓器

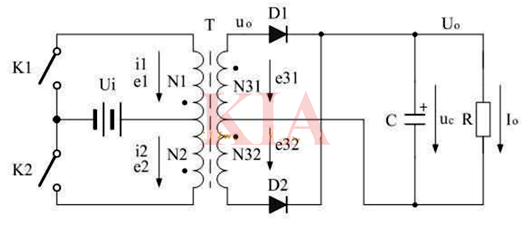

開關變壓器的次級需要多一個繞組，兩個繞組N31、N32輪流輸出電壓；全波整流電路由D1、D2組成，C為儲能濾波電容，R為負載電阻，Uo為直流輸出電壓，Io為流過負載電阻的電流。
橋式整流輸出的推挽式變壓器開關電源比全波整流輸出的推挽式變壓器開關電源多用兩個整流二極管，但全波整流輸出的開關變壓器又比橋式整流輸出的開關變壓器多一組次級線圈。因此，橋式整流輸出推挽式變壓器開關電源比較適用于輸出電流相對較小的情況；而全波整流輸出推挽式變壓器開關電源比較適用于輸出電流相對較大的情況。因為，大電流整流二極管成本高，而且損耗功率也比較大。
