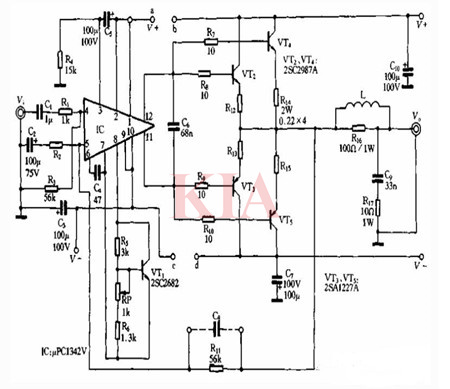

100w功放電路圖：
該電路的輸出級是采用雙管并聯輸出的，目的是增大輸出功率。電路工作電壓采用±45V，提高工作電壓可以增大輸出功率，但功放管的管耗和發熱量也在增大，所以在滿足輸出功率的需要下，應盡可能降低電源電壓。對于2SC2987A／2SA1227A組成的功放電路而言，末級的供電電源最好不超過±45Vo前級ppC1342V可以和末級共用一組電源，也可以單獨使用一組電源，前后級單獨供電時，前級也可使用穩壓電源。前后級共用一組電源時，可將圖中的a與b、c與d連接在一起即可。

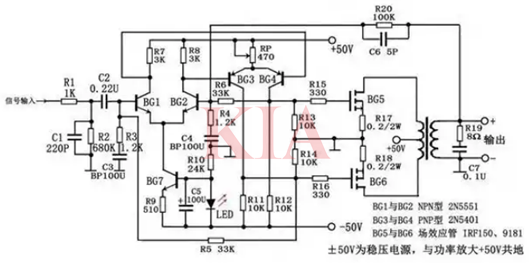

帶輸出變壓器的場效應管功放：
額定輸出功率：50w（負載為8n）；頻率響應：4 0Hz～25Hz；失真在1000Hz下測試≤0.5‰；信噪比：90dB。
前級放大為兩級差分放大，BG1、BG2為NPN型的2N5551，組成差分輸入級電路，BG7為其恒流源。
BG3、BG4最好采用與2N5551配對的PNP型2N5401，它們是天作之合的音響對管。
BG3、BG4組成第二級差分放大，之所以設計成不同導電類型的差分電路，主要為了提高電源電壓的利用率，用于驅動電壓型的場效應管。
電路中電阻R5, R6既是第一級的上偏電阻，還起到雙向交流負反饋作用，使電路直流工作點更加穩定，同時還降低了失真，展寬了頻響。
BG3、BG4集電極的輸出極性相反，正好推動后級互補推挽的場效應管。
BG5、BG6為后級互補推挽的場效應管，型號IRF150，為增強型N溝絕緣柵型場效應管。圖中C3與C4為優質無極性電解電容，RP470Ω可調電阻用于調整后級的工作點。

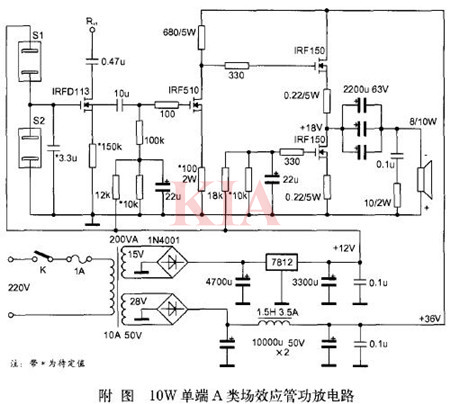

10W單端A類場效應管功放電路圖：
