pwm驅動電路,電機驅動電路詳解-KIA MOS管
信息來源：本站 日期：2026-02-05

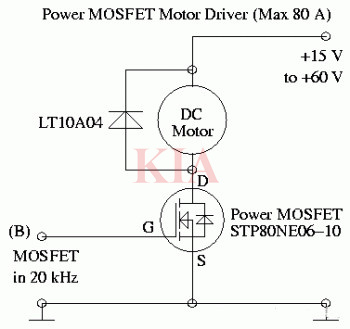

PWM脈寬調制是一種調節(jié)直流電機速度的好辦法，下文驅動電路采用24V供電(可接受輸入范圍15V-30V），最大電流80A。這些驅動器可以用來調節(jié)小型電動車的行駛速度。
基于功率MOSFET的PWM電機驅動，開關頻率高，達到20KHz。不過，MOSFET本身需要一定的功率驅動，因為MOSFET的容性負載很大，門級要2A以上的電流驅動才能導通。因此在PWM電路和電機驅動電路之間，還需要插入一級MOSFET驅動電路。同時，隨著電機電流的加大，它也需要更大的散熱器。

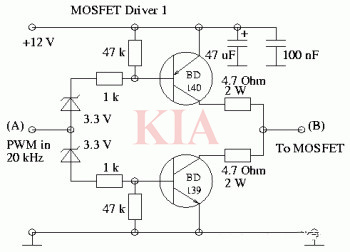

MOSFET驅動案例1

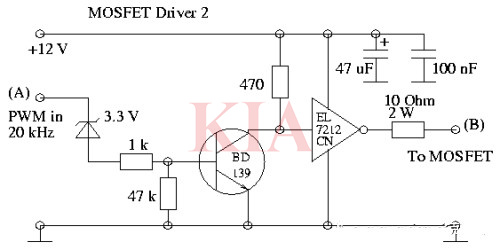

MOSFET驅動案例2
堪稱最好的MOSFET驅動電路，用的是專用芯片EL7212CN作為核心，需要注意的是這種電路的輸出邏輯是反向的。
