手機鋰電池保護板,單節鋰電池保護電路-KIA MOS管

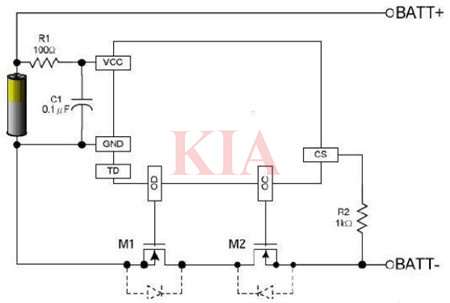

單節鋰電池保護電路原理

1. 過充電狀態：電池電壓上升到過充保護電壓后，以上并持續了一段過充保護延時時間， CO 端子的輸出就會反轉，將充電控制 充電 MOS 管關斷，停止充電，這就稱 為過充電狀態。電池電壓降低到過充電解除電壓 以下并持續了一段過放保護時間，就會解除過充電狀態，恢復為正常狀態。

2.過放電狀態：電池電壓降低到 過放電壓， 以下并持續了一段過放延時時間 ， DO 端子的輸出就會反轉，將放電控制 MOS 管關斷，停止放電，這就稱 為過放電狀態。電池電壓上升到過放電解除電壓 以上并持續了一段時間 就會解除過放電狀態，恢復為正常狀態。

3.過放電流保護狀態：電池處于放電狀態時，VM 端電壓隨著放電電流的增大而增大，當 VM 端電壓高于 VEC 并持續了一段時間 放電過流保護電壓，芯片認為出 現了放電過流；當 VM 端電壓高于 短路保護電壓， 并持續了一段短路延時時間 ，芯片認為出現了短路。上述 2 種狀態任意一種狀態出現 后，DO 端子的輸出就會反轉，將放電控制 MOS 管關斷，停止放電。

4.充電過流檢測：正常工作狀態下的電池，在充電過程中，如果 VM 端子電壓低于充電過流檢測電壓，并且這種狀態持續的時間超過充 電過流檢測延遲時間，則關閉充電控制用的 MOSFET，停止充電，這個狀態稱為充電過流狀態。進入充電過流檢測狀態 后，如果斷開充電器使 VM 端子電壓高于充電過流檢測電壓時，充電過流狀態被解除，恢復到正常工作狀態。

5. 0V 充電功能：此功能用于對已經自放電到 0V 的電池進行再充電。當連接在電池正極(P+)和電池負極(P-)之間的充電器電壓，高于向 0V 電池充電的充電器起始電壓時，充電控制用 MOSFET 的門極固定為 VDD 端子的電位，由于充電器電壓使 MOSFET 的 門極和源極之間的電壓差高于其導通電壓，充電控制用 MOSFET 導通(CO 端子打開)，開始充電。這時，放電控制 MOSFET 仍 然是關斷的，充電電流通過其內部寄生二極管流過。當電池電壓高于過放電檢測電壓(VOD)時，IC 進入正常工作狀態。

手機鋰電池保護電路圖

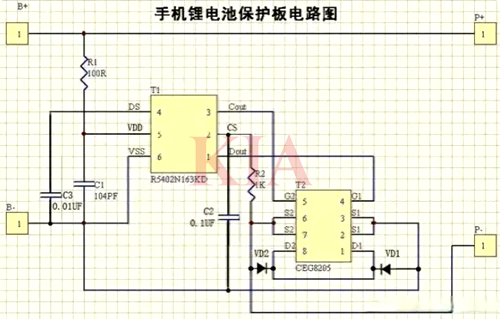

下圖是單節鋰電池保護電路，T1為控制IC，T2為雙場效應管?？刂艻C的“Cout”為充電控制腳，“Dout”為放電控制腳。

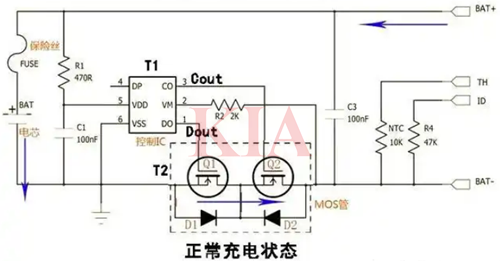

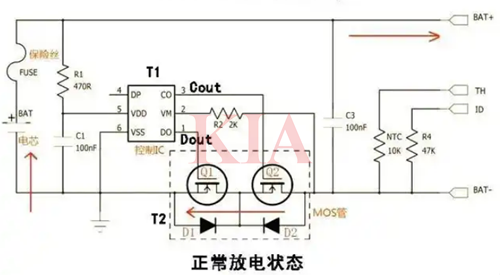

為便于理解把雙場效應管分開來畫如下圖：正常狀態下控制IC的“Cout”與“Dout”腳都輸出高電壓，兩個場效應管都導通，電路可自由充電和放電，此狀態為正常工作狀態。

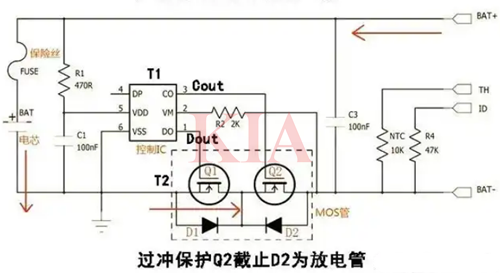

當充電過充時，鋰電池端電壓超過4.28V（該值由控制IC設定），“Cout”腳輸出低電平，使Q2斷開，雖二極管D1及Q1導通，但Q2截止及二極管D2反偏，迫使充電停止，防止了過充，由于有D2的存在，使放電不受影響。

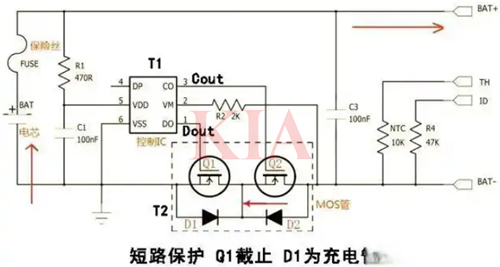

當放電回路短路時，Q2的S2端壓降會變大，當大于0.9V時，通過R2反饋至控制IC的2腳，控制IC的“Dout”輸出低電平，關斷MOSFET管Q1，使放電迅速停止，保護了鋰電池。

過流保護取樣也是反饋至2腳，只是保護邏輯與短路保護稍有不同，當U>0.9V時迅速關斷，延時極短，當U>0.1V時，需持續一段時間再關斷，延時稍長避免了誤觸發。

當過放電時，鋰電池端電壓<2.3V，“Dout”腳輸出低電平，Q1關斷，放電停止，由于有二極管D1的存在不影響充電。短路、過流、過放，關斷的是Q1。
