聯鎖電路圖,聯鎖電路工作原理-KIA MOS管
信息來源：本站 日期：2026-03-17

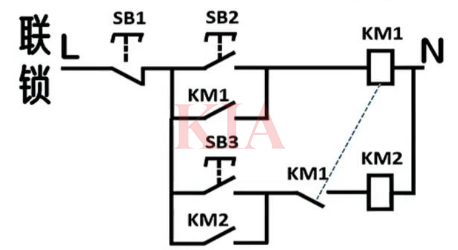

聯鎖就是混合電路，范圍比較廣，像常見的雙重互鎖屬于聯鎖，還有順序啟動也屬于聯鎖。電路圖就是順序啟動。
如果直接操作KM2是無法吸合的，因為這個位置有一個常開點，直接把回路斷開了。在這種情況下只能先操作KM1，KM1就是自鎖電路，按下啟動按鈕，KM1就會吸合，吸合的時候常開點在這個位置就會閉合，閉合以后才可以操作KM2。
工作原理：
聯鎖電路原理在于通過電氣信號的相互制約，實現設備或系統的安全聯動。具體而言，當某一環節未達到預定狀態時，聯鎖電路將阻止后續動作的執行，從而避免因操作失誤或設備故障而引發的安全隱患。
聯鎖電路利用繼電器、接觸器、PLC等元件的觸點（常開/常閉）構成控制回路，實現“你動我?！被颉跋華后B”的互斥或順序控制。

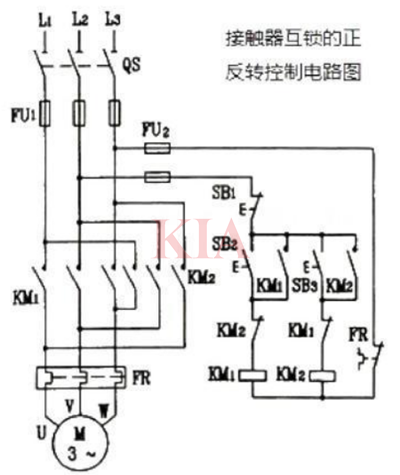

電氣互鎖：將一個接觸器的常閉輔助觸點串聯在另一個接觸器的線圈控制回路中。例如，在電機正反轉控制中，KM1的常閉觸點串入KM2回路，反之亦然，防止兩者同時吸合造成電源短路。
機械/按鈕聯鎖：使用復合按鈕，其常閉觸點在按下時先斷開對方回路，再接通自身回路，實現雙重保護。
計算機聯鎖：基于PLC或?qū)Ｓ寐?lián)鎖系統（如iLOCK-E），通過軟件邏輯判斷輸入信號（如道岔位置、信號機狀態），輸出控制指令，實現高安全性聯鎖。
如圖所示，聯鎖電路通過觸點的相互串聯與并聯，形成嚴密的邏輯控制網絡。其中，串聯觸點確保了前一環節的完成才能觸發后續動作，而并聯觸點則允許在滿足任意條件下即可啟動相應回路。這種精妙的組合，使得聯鎖電路能夠靈活適應各種復雜工況的需求。
