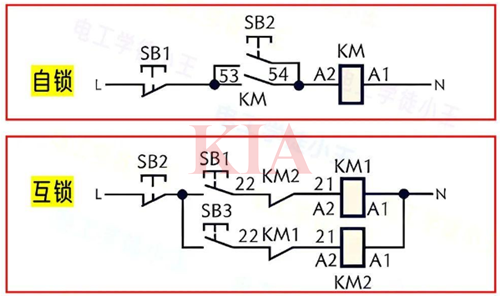

自鎖和互鎖電路的區別

自鎖（自保持）：指電路在啟動信號（如按下按鈕）觸發后，即使信號消失，也能通過繼電器或接觸器自身的輔助觸點自動維持導通狀態，使設備持續運行，直到接收到明確的停止信號。其核心功能是保持單一設備的連續運行狀態。

互鎖（相互制約）：指在兩個或多個控制回路之間，通過交叉串聯對方接觸器的常閉觸點等方式，確保這些回路或設備不能同時得電工作。其核心功能是防止多個設備（如電機的正反轉接觸器）同時動作導致的電源短路、機械沖突等危險。

自鎖的實現與應用

實現方式：在啟動按鈕兩端并聯接觸器或繼電器的常開輔助觸點。按下啟動按鈕，線圈得電，輔助觸點閉合；松開按鈕后，電流通過已閉合的輔助觸點維持線圈供電，形成自保持回路。

應用：需要設備長時間連續運行的場合，如電動機、水泵、風機、照明系統的啟?？刂啤?/span>

互鎖的實現與應用

實現方式：在A接觸器的控制回路中串聯B接觸器的常閉輔助觸點，同時在B的控制回路中串聯A的常閉觸點。當A得電時，其常閉觸點斷開，切斷B的得電通路。

應用：存在機械或電氣沖突的場合，例如電動機的正反轉控制（防止電源相間短路）、雙電源切換系統、車床主軸與冷卻泵的聯動控制等安全防護場景。

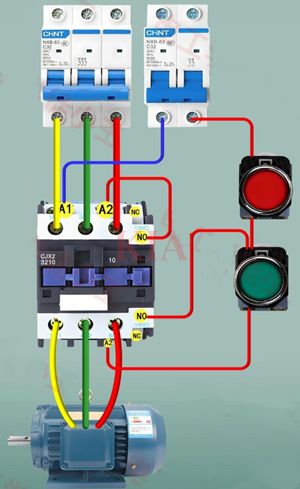

自鎖電路

自鎖電路，也就是常見的電動機啟?？刂频幕A(chǔ)電路。

功能：自鎖電路用于控制電動機的啟動和停止。

原理：按下啟動按鈕后，電動機啟動并保持運行，即使松開按鈕，電動機也不會停止。只有按下停止按鈕，電動機才會斷電停止。

應用：常見于電動機的啟停控制。

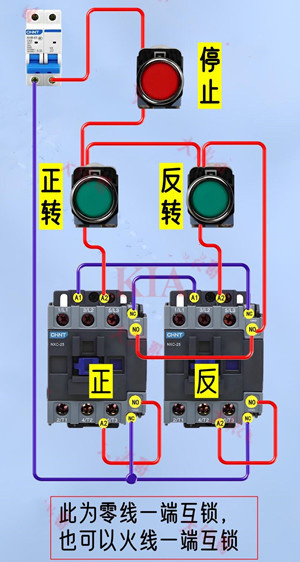

互鎖電路

互鎖電路，也是常見的正反轉電路。

功能：互鎖電路用于控制電動機的正反轉。

原理：通過互鎖機制，確保電動機在正轉時不能反轉，反之亦然，防止短路或設備損壞。

應用：常見于需要正反轉控制的設備，如起重機、傳送帶等。
