開關電源中的過壓自鎖電路是如何實現的，如下圖所示：
在開關電源中如果輸出出現過壓的現象的話，單單靠過壓檢測電路是無法真正實現電路的保護和器件的保護的，故很多開關電源中都會加入自鎖電路。
自鎖電路，顧名思義，就是一有故障就直接“鎖死”，得故障排除或者重新上電后才能解鎖，這樣就可以有效的避免故障面的擴大，更好的保護器件和負載！
電路詳解：
（1）當沒有過壓的情況下，也就是光耦的光敏三極管沒有導通時，由于R6電阻的存在，所以PNP三極管Q1的基極上拉到高電平，Q1截止。此時NPN三極管Q2的基極為低電平，同樣也是截止。
（2）當出現過壓的時候，光耦的光敏三極管導通，PNP三極管Q1基極電平被拉低，同時Q1導通致使Q2的基極變?yōu)楦唠娖?，從而使Q2也導通。
根據二極管的單向?qū)ㄌ匦?，COMP的電位就會被拉低。
（3）只要有了一次的觸發（也就是過壓），Q1導通→Q2導通→Q1導通→Q2導通→Q1導通→Q2導通→Q1導通→Q2導通...會一直循環下去！
自鎖的過程：只要光耦的光敏三極管導通，那自鎖電路中的兩個三極管就會一直循環導通下去，效果就像是“鎖住”一樣，所以只有VCC沒電（重新上電）才能“解鎖”，故才稱為自鎖電路。
用于防止過壓損害的自鎖型保護電路。當反饋失效導致輸出電壓過高時，這種電路通過三極管Q1和Q2的交互作用關閉PWM，阻止電源輸出，提供安全保護。

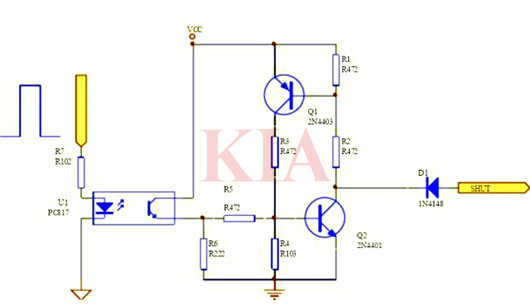

工作原理：
圖中為隔離的自鎖型控制電路。當過壓保護信號CONTROL端給出一個高電平時，U1中的三極管導通，VCC為整個電路的供電端。Vcc經R5給Q2一個基極電流，Q1導通并進入飽和狀態，SHUT端被Q2拉至低電平，PWM關閉電源無輸出。
Q2同時控制Q1的導通。當Q2導通時，Q1的基極電流經R2到地，Q1導通，經R3再提供一個基極電流給Q2，維持Q2的導通。Q1及R1、R2、R3構成了Q2的正反饋電路。優點：可有效的四進行自鎖保護，整個電路等效于一個可控硅。
缺點：整個電路需要一個固定的Vcc。當PWM電源端無供電時，也需保證上圖中VCC電壓的存在。
