尖峰吸收電路

尖峰吸收電路是用于抑制開關電路中因寄生參數產生的瞬態過電壓（電壓尖峰）的保護電路。電壓尖峰主要源于開關器件（如MOSFET、IGBT）快速關斷時，電路中寄生電感（如變壓器漏感、布線電感)電流突變產生的反向電動勢，該高壓疊加在電源電壓上，極易超過器件耐壓導致?lián)舸Ｎ针娐返暮诵娜蝿?wù)是為這部分瞬態能量提供一條低阻抗路徑，將其吸收、鉗位或消耗，從而將尖峰電壓限制在安全范圍內。

常見的尖峰吸收電路

RC吸收電路(RC Snubber)

結構：由電阻（R）與電容（C）串聯組成，并聯在開關器件或噪聲源兩端。

原理：開關關斷時，電容（C）為電壓尖峰提供低阻抗充電路徑，儲存能量以限制電壓上升速度（dv/dt)；串聯電阻（R）則限制充電電流峰值，并在開關導通期間消耗電容儲存的能量，抑制可能的LC諧振振蕩。

特點：結構簡單、成本低、應用廣泛，但能量最終在電阻上以熱能形式消耗，會降低系統效率，屬于“雙向吸收”（對電壓上升和下降沿均有作用）。

RCD吸收/鉗位電路

結構：由電阻（R）、電容（C）和二極管（D）組成，二極管方向?yàn)榧夥迥芰刻峁﹩蜗蛲贰?/span>

原理：開關關斷產生尖峰時，當電壓超過電容電壓（加二極管壓降），二極管（D）迅速導通，引導能量對電容（C)充電，從而將開關管電壓鉗位；開關導通期間，電容通過電阻（R）放電釋放能量。

特點：由于二極管提供了低阻抗充電路徑，鉗位效果通常優于RC電路，且可采用較大電阻，能量損耗相對較小。在反激式開關電源中應用極為廣泛。

RC吸收電路

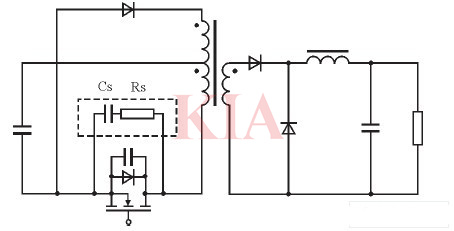

上圖所示是一個RC吸收網絡的電路，它是電阻Rs與電容Cs串聯的一種電路， 同時與開關并聯連接的結構。若開關斷開， 蓄積在寄生電感中的能量對開關的寄生電容充電的同時， 也會通過吸收電阻對吸收電容充電。這樣， 由于吸收電阻的作用， 其阻抗將變大， 那么， 吸收電容也就等效地增加了開關的并聯電容的容量， 從而抑制開關斷開的電壓浪涌。而在開關接通時， 吸收電容又通過開關放電， 此時， 其放電電流將被吸收電阻所限制。

RCD吸收電路

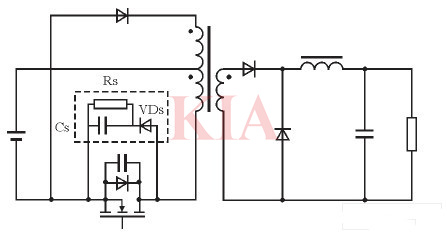

RCD吸收電路如圖所示， 由電阻Rs、電容Cs和二極管VDs構成， 其中電阻Rs也可以與二極管VDs并聯連接。若開關斷開， 蓄積在寄生電感中的能量將通過開關的寄生電容充電， 開關電壓上升。其電壓上升到吸收電容的電壓時， 吸收二極管導通， 從而使開關電壓被吸收二極管所鉗位(約為1 V左右)， 同時寄生電感中蓄積的能量也對吸收電容充電。開關接通期間，吸收電容則通過電阻放電。

采用RC和RCD吸收電路也可以對變壓器消磁， 而不必另設變壓器繞組與二極管組成的去磁電路。變壓器的勵磁能量都會在吸收電阻中消耗掉。RC與RCD吸收電路不僅可以消耗變壓器漏感中蓄積的能量， 而且也能消耗變壓器勵磁能量，因此， 這種方式同時降低了變換器的變換效率。

由于RCD吸收電路是通過二極管對開關電壓鉗位， 效果要比RC好， 同時， 它也可以采用較大電阻， 但能量損耗也比RC小。
