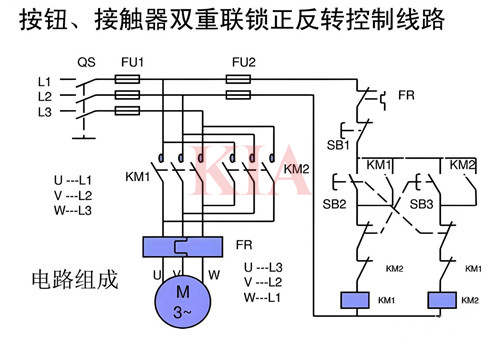

互鎖正反轉控制電路

在三相電動機正反轉控制電路中，互鎖是防止正轉與反轉接觸器同時吸合的關鍵安全措施。若兩者同時導通，會導致三相電源兩相短路，可能燒毀設備或引發安全事故。正反轉通過改變電源相序?qū)崿F(xiàn)；若KM1（正轉）與KM2（反轉）同時吸合，會造成L1-L3或其他相間直接短路；互鎖確保任一時刻只有一個接觸器可通電。

常見互鎖方式

1.電氣互鎖（接觸器互鎖）利用接觸器的常閉輔助觸點串聯在對方線圈回路中。

例如：KM1的常閉觸點串入KM2線圈回路，反之亦然。

優點：安全可靠；缺點：需先按停止按鈕才能切換方向。

2.機械互鎖（按鈕互鎖）

使用復合按鈕（常開+常閉觸點），將正轉/反轉按鈕的常閉觸點串聯在對方回路中。

優點：可直接切換方向，無需先停；缺點：若按鈕觸點粘連，仍可能失效。

3.雙重互鎖（電氣+機械）

同時采用上述兩種方式，兼顧安全性與操作便捷性，推薦。

三相電動機電機正反轉控制

在電動機的正反轉控制中，若誤使正轉與反轉的交流接觸器同時動作，將導致L1相和L3相線間電壓短路，進而產生大電流，可能燒壞電路。因此，為防止此類短路事故，接觸器KM1和KM2的主觸頭不得同時閉合。電氣互鎖的實現方式是將反轉電路的交流接觸器常閉觸點接入正轉電路，反之亦然。這樣，在任何時刻，電路中僅有一個交流接觸器能得電。機械互鎖則通過機械部件如杠桿實現，確保一個開關合上時，另一個開關因機械卡阻而無法合上，從而進一步限制兩個交流接觸器的同時得電。

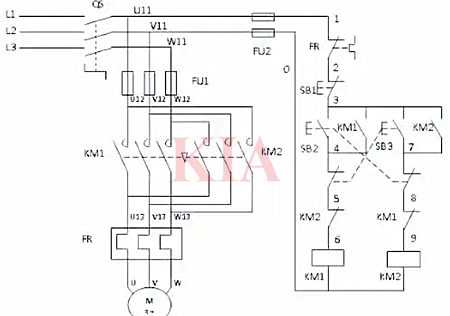

互鎖正反轉控制電路

三相電機互鎖的方法還包括按鈕互鎖。這種互鎖方式旨在防止兩個交流接觸器同時得電，并實現直接切換正反轉的功能。通過在正轉控制電路中串聯反轉啟動按鈕和停止按鈕，以及在反轉控制電路中串聯正轉啟動按鈕和停止按鈕，可以確保在按下正轉啟動按鈕時，反轉控制電路被切斷，從而防止反轉交流接觸器得電。反之亦然，按下反轉啟動按鈕時，正轉交流接觸器同樣無法得電。此外，由于加入了按鈕互鎖，電路在按下正轉或反轉啟動按鈕時會自動切斷相反狀態下的控制回路，因此可以直接切換正反轉狀態，無需先按下停止按鈕。

按鈕互鎖雖然能夠簡化正反轉切換的操作，但并非總是最佳選擇。在某些情況下，例如電機功率過大、不適合直接切換旋轉狀態，或者需要工人現場操作時，為了確保安全，我們?nèi)匀恍枰劝聪峦Ｖ拱粹o，然后再進行狀態的切換。

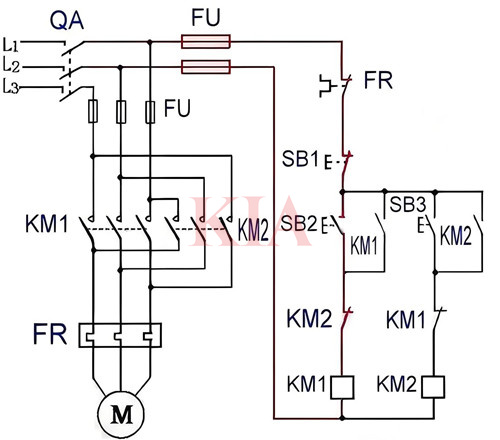

電氣互鎖正反轉電路

互鎖正反轉控制電路
