三相電機正反轉,雙重互鎖正反轉控制線路原理-KIA MOS管
信息來源：本站 日期：2026-03-20

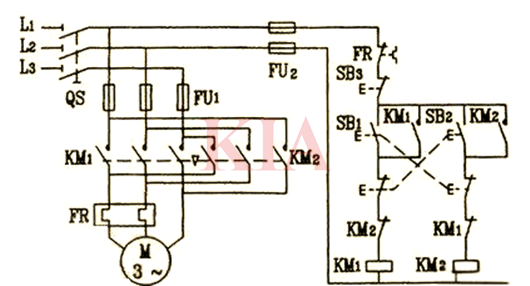

三相電動機的按鈕與接觸器雙重互鎖正反轉控制線路，該線路不僅具備按鈕互鎖的優點，還增設了接觸器互鎖，從而融合了兩種互鎖控制的優點。這使得線路操作更為便捷，同時確保了工作過程的安全與可靠性。因此，在電力拖動系統中，這種線路被廣泛地應用。
首先，需要確保電源開關QS已經合上。
正轉控制：按下SB1按鈕后，SB1的動斷觸頭首先斷開對KM2的互鎖，隨后SB1的動合觸頭閉合。這使得KM1線圈得以通電，進而KM1的自鎖觸頭閉合實現自鎖，同時KM1互鎖觸頭斷開對KM2的互鎖，最終KM1的主觸頭閉合，電動機M啟動并連續正轉。
反轉控制：按下SB2按鈕后，SB2的動斷觸頭首先斷開。這導致KM1線圈失電，隨后KM1的自鎖觸頭分?jǐn)?，KM1互鎖觸頭復位（假設SB2的動合觸頭隨后閉合）。電動機M因此失電，而KM2線圈則通電。一旦KM2線圈通電，其自鎖觸頭將閉合自鎖，KM2互鎖觸頭斷開對KM1的互鎖（即切斷正轉控制電路），最終KM2的主觸頭閉合，電動機M啟動并連續反轉。
停止操作：按下SB3按鈕，整個控制電路將失電，主觸頭分?jǐn)?，電?dòng)機M因此失電并停轉。
此外，在正反轉控制線路中，除了熔斷器提供短路保護外，還配備了熱繼電器以實現電動機的過載保護。當電動機在運行過程中因過載或其他原因?qū)е仑?fù)載電流超過額定值時，熱繼電器內的雙金屬片會因受熱而彎曲，從而斷開串接在控制線路中的動斷觸頭，切斷控制電源。接觸器KM的線圈因此斷電，主觸頭分?jǐn)?，電?dòng)機M脫離電源并停轉，達到過載保護的目的。熱繼電器在動作后經過一段時間的冷卻可以自動或手動復位，以備下一次動作。但需注意，由于發熱元件的熱慣性，熱繼電器不適用于短路保護，因?yàn)樗鼰o法立即響應短路事故的需求。
