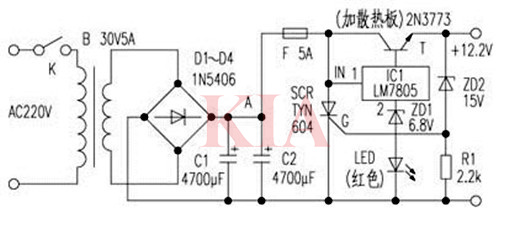

電路如圖，一個帶有過壓保護的12V/5A穩壓電源，穩壓部分采用7805三端穩壓器加接擴流三極管組成，其調整端電位被一只穩壓二極管和發光二極管串聯壓降抬高。過壓保護采用可控硅短路電源的方式迫使熔斷器迅速熔斷而保護后級電路安全。

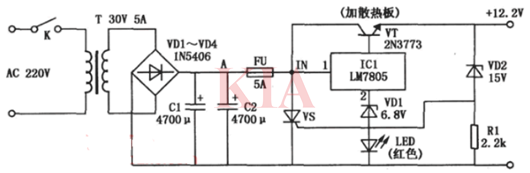

穩壓電源正常輸出電壓為12.2V，當穩壓電路異常使輸出電壓升高至超過15V時，穩壓二極管VD2反向擊穿導通，單向可控硅VS控制極得到觸發電流而導通，迫使5A熔斷器FU迅速熔斷而保護后級電路。
工作原理：
變壓器T把市電220V降壓為30V，該低壓經D1~D4整流，再用C1、C2的大容量電解電容器4700μF濾波，結果在A點可獲得紋波很低的直流（DC）電壓。
電路的穩壓部分是一種串聯的穩壓器，其中三端穩壓器IC1（LM7805）的輸出供給穩壓器輸出管（大功率三極管T）基極的基準參考電壓。IC1的公共端又外加穩壓管ZD1和LED（紅色）作偏置電壓，結果穩壓器的輸出直流電壓可達+12.2V。
當電路故障引起輸出電壓超過15V時，因R1上的壓降使晶閘管單向可控硅SCR觸發導通，此時電路中的熔絲F熔斷，穩壓電源無輸出而得到保護。
元件選擇和電路擴展應用：
變壓器B的次級電壓為30V，電流為5A，其余元器件選取均由圖中標注。
該穩壓器均可以改變IC1公共端的偏置電壓，使穩壓器的輸出電壓在一定范圍內變化。
此時變壓器T的輸出電壓和ZD2的穩壓值及R1值也應作相應調整。
該電源可裝在印制板上，再用小盒組裝成方便的具有穩壓輸出的適配器電源，其中LED可裝在小盒的面板上作電源指示。
