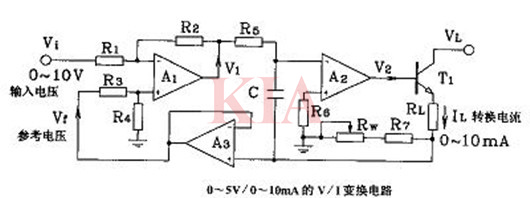

0－5V/0－10mA的V/I變換電路

運放,VI,IV轉換電路

由運放和阻容等元件組成的V/I變換電路，能將0—5V的直流電壓信號線性地轉換成0－10mA的電流信號，A1是比較器．A3是電壓跟隨器，構成負反饋回路，輸入電壓Vi與反饋電壓Vf比較，在比較器A1的輸出端得到輸出電壓VL，V1控制運放A1的輸出電壓V2，從而改變晶體管T1的輸出電流IL而輸出電流IL又影響反饋電壓Vf，達到跟蹤輸入電壓Vi的目的。

輸出電流IL的大小可通過下式計算：IL＝Vf/（Rw+R7），由于負反饋的作用使Vi=Vf，因此IL＝Vi/（Rw+R7），當Rw+R7取值為500Ω時，可實現0－5V/0－10mA的V/I轉換，如果所選用器件的性能參數比較穩定，運故A1、A2的放大倍數較大，那么這種電路的轉換精度，一般能夠達到較高的要求。

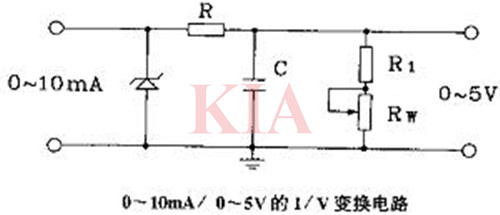

0－10mA/0－5V的I/V變換電路

運放,VI,IV轉換電路

在實際應用中，對于不存在共模干擾的電流輸入信號，可以直接利用一個精密的線繞電阻，實現電流/電壓的變換，如圖，若精密電阻R1＋Rw＝500Ω，可實現0-10mA/0-5V的I/V變換，若精密電阻R1＋Rw＝250Ω，可實現4-20mA/1-5V的I/V變換。圖中R，C組成低通濾波器，抑制高頻干擾，Rw用于調整輸出的電壓范圍，電流輸入端加一穩壓二極管。

對于存在共模干擾的電流輸入信號，可采用隔離變壓器耦合方式，實現0-10mA/0-5V的I/V變換，一般變壓器輸出端的負載能力較低，在實際應用中還應在輸出端接一個電壓跟隨器作為緩沖器，以提高驅動能力。
