電壓電流轉換電路,運放電路詳解-KIA MOS管

常用電壓轉電流電路

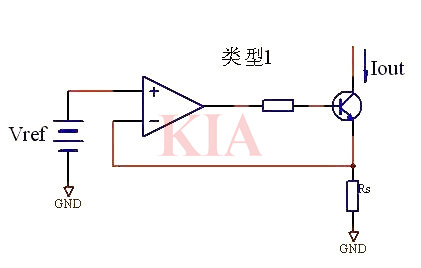

一種常用的電壓轉換電流電路，也是一款恒流源電路。它由一個運放、一個三極管（也可以是MOS管）以及若干電阻構成，結構簡單易懂。其輸出電流為Iout= Vref/Rs

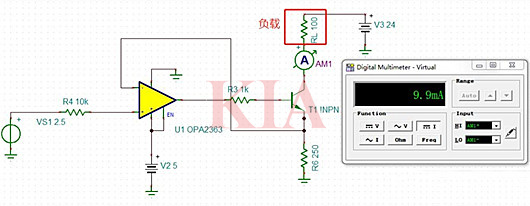

仿真電路：

運放采用：OPA2363VS1 為直流電源 2.5VR6 為精密電阻250RRL 為負載；

可以看出電路輸出電流為9.9mA,與理論電流值 2.5V/250R= 10mA 相差較??；

采用直流參數掃描，10mA電流的帶負載能力：10mA下，電路帶載能力最大為2.06K。

運放構建電壓電流轉換電路

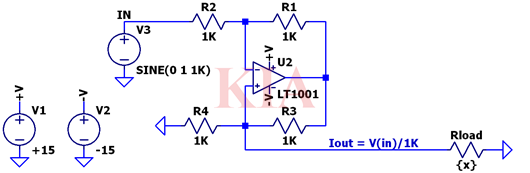

這是基于運算放大器LT1001構建的電壓-電流轉換電路，可將輸入電壓信號轉換為對應的電流信號，常用于需要穩定電流輸出的場景，比如傳感器驅動、恒流源等應用。

1.電源部分

V1（+15V）、V2（-15V）：為運算放大器LT1001提供雙電源供電，保證運放正常工作，提供合適的工作電壓范圍，讓運放可處理正負信號。

V3：是輸入信號源，SINE（011K）表示輸出頻率1KHz、幅值1V（峰-峰值2V）、直流偏置0V的正弦波電壓信號，作為電路輸入。

2.運算放大器及反饋網絡

U2（LT1001)：高性能運算放大器，作為核心放大、控制元件，利用“虛短”（同相端與反相端電壓近似相等）和“虛斷”（輸入電流近似為0）特性，實現信號處理與轉換。

R1、R2、R3、R4：均為1KQ電阻，構成反饋網絡。其中R2是輸入回路電阻，R1、R3配合形成負反饋，穩定運放工作狀態；R4是反饋采樣電阻，輔助電流-電壓轉換邏輯。

3.電流輸出與負載

lout =V(in)/1K：是電路核心轉換關系?；谶\(yùn)放“虛短”“虛斷”，可推導輸出電流與輸入電壓關系（簡化邏輯：利用反饋使反相端電壓跟隨同相端，結合歐姆定律，讓輸入電壓通過R2等轉化為對應電流），實現輸入電壓到輸出電流的線性轉換。

Rload（{x}表示可配置）：是負載電阻，電路輸出的電流lout會流經它，可根據實際需求選擇負載阻值（需注意運放驅動能力、電源電壓限制，避免過載）。

電路功能總結

輸入正弦電壓信號（V3），經運放及反饋網絡處理，輸出與輸入電壓成比例（比例系數1/1K）的電流，可驅動Rload負載，本質是電壓控制電流源（VCCS）電路，適合需要穩定電流輸出的簡單應用場景。
