KIA18N50H 替代 IRF840 NCE18N50 SVT18N50F

信息來源:本站 日期:2026-05-14

分享到:

KIA18N50H 替代 IRF840 NCE18N50 SVT18N50F

500V18A 高壓 MOS 管 引腳 1:1 兼容 無需改板

KIA18N50H


KIA18N50H 18A 500V N溝道MOSFET 規格參數

1. 產品描述

KIA18N50H是一款N溝道增強型硅柵功率MOSFET,專為高壓、高速功率開關應用設計,

適用于高效開關電源、有源功率因數校正等場景。

2. 核心特性

  • RDS(ON) = 0.25Ω(typ.) @ VGS=10V
  • 低柵極電荷(典型值50nC)
  • 快速開關能力
  • 指定雪崩能量
  • 增強的dv/dt能力

3. 典型應用

  • 高效開關電源 (SMPS)
  • 有源功率因數校正 (PFC)
  • 高壓開關電路
  • 工業電源
  • LED驅動電源

KIA18N50H 18A 500V N溝道高壓MOSFET 產品詳情

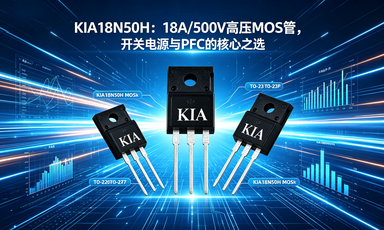

產品簡介:KIA18N50H是一款高性能高壓增強型MOS管,提供TO-220F、TO-247、TO-3P三種封裝,

具備500V耐壓、18A連續電流、0.25Ω低導通電阻,990mJ高雪崩能量,專為開關電源、PFC、高壓開關電路設計。

核心優勢:500V高壓|18A大電流|0.25Ω低內阻|990mJ雪崩能量|三封裝可選|寬溫工業級

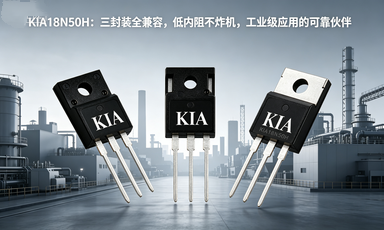

封裝選型:TO-220F(絕緣通用)|TO-247(大散熱)|TO-3P(大功率)

KIA18N50H


一、封裝選型指南

封裝型號 產品型號 適用場景
TO-220F KIA18N50H 通用開關電源、LED驅動、絕緣散熱場景
TO-247 KIA18N50H 大功率工業電源、大散熱需求設備
TO-3P KIA18N50H 超高壓大功率設備、工業控制主機

二、KIA18N50H可替代產品(1:1兼容 無需改板)

品牌 競品型號 兼容封裝 核心對標參數 KIA18N50H優勢
士蘭微 SVT18N50F TO-220F/TO-247 18A 500V 0.32Ω 導通電阻更低,發熱更小
新潔能 NCE18N50 全封裝 18A 500V 0.28Ω 雪崩能量更高,可靠性更強
華潤微 CR18N50 TO-220F/TO-247 18A 500V 0.30Ω 性價比更高,交期穩定
揚杰 YJ18N50 全封裝 18A 500V 0.29Ω 開關速度更快,損耗更低
英飛凌 SPA18N50 TO-220F 18A 500V 進口 成本降低40%,國產替代首選

三、絕對最大額定值(Tc=25℃)

參數 符號 TO-220F TO-247/TO-3P 單位
漏源電壓 VDSS 500 500 V
柵源電壓 VGSS ±30 ±30 V
連續漏極電流(25℃) ID 18 18 A
脈沖漏極電流 IDP 72 72 A
單脈沖雪崩能量 EAS 990 990 mJ
最大耗散功率 PD 38.5 235 W
工作結溫 TJ -55~150 -55~150

四、熱特性參數

參數 符號 TO-220F TO-247/TO-3P 單位
結到環境熱阻 RθJA 62.5 40 ℃/W
結到外殼熱阻 RθJC 3.3 0.52 ℃/W

五、核心電氣特性(TJ=25℃)

參數 符號 測試條件 典型值 單位
漏源擊穿電壓 BVDSS VGS=0V,ID=250μA 500 V
柵極閾值電壓 VGS(th) VDS=VGS,ID=250μA 4.0 V
漏源導通電阻 RDS(on) VGS=10V,ID=9A 0.25 Ω
總柵極電荷 Qg VDS=400V,ID=18A 50 nC
反向恢復時間 trr ISD=18A 550 ns
體二極管正向電壓 VSD ISD=18A,VGS=0V 1.5 V

備注:
1) 脈沖測試:脈沖寬度≤300μs,占空比≤2%
2) 雪崩能量測試條件:L=5.5mH, IAS=18A, TJ=25℃
3) 產品符合RoHS環保標準,無鉛合規


4. 引腳定義 (TO-220F / TO-247 / TO-3P)

引腳號 功能
1 Gate (柵極)
2 Drain (漏極)
3 Source (源極)

5. 絕對最大額定值 (TC=25℃ 除非另有說明)

參數 符號 TO-220F TO-247/3P 單位
漏源電壓 VDSS 500 500 V
柵源電壓 VGSS ±30 ±30 V
連續漏極電流 ID 18.0 (TC=25℃) 18.0 (TC=25℃) A
10.8 (TC=100℃) 10.8 (TC=100℃) A
脈沖漏極電流 IDP 72 72 A
重復雪崩能量 EAR 23.5 23.5 mJ
單脈沖雪崩能量 EAS 990 990 mJ
峰值二極管恢復dv/dt dv/dt 4.5 4.5 V/ns
最大耗散功率 PD 38.5 (TC=25℃) 235 (TC=25℃) W
0.3 (25℃以上降額) 1.88 (25℃以上降額) W/℃
結溫 TJ +150 +150
存儲溫度范圍 TSTG -55 ~ +150 -55 ~ +150

*漏極電流受最大結溫限制

6. 熱特性參數

參數 符號 TO-220F TO-247/3P 單位
結到環境熱阻 RθJA 62.5 40 ℃/W
外殼到散熱片熱阻(典型值) RθCS - - ℃/W
結到外殼熱阻 RθJC 3.3 0.52 ℃/W

7. 電氣特性 (TJ=25℃ 除非另有說明)

參數 符號 測試條件 Min Typ Max 單位
關斷特性 (Off characteristics)
漏源擊穿電壓 BVDSS VGS=0V, ID=250μA 500 - - V
零柵壓漏電流 IDSS VDS=500V, VGS=0V - - 1 μA
VDS=400V, TC=125℃ - - 10 μA
柵體漏電流 IGSS 正向:VGS=30V, VDS=0V - - 100 nA
反向:VGS=-30V, VDS=0V - - -100 nA
擊穿電壓溫度系數 △BVDSS/△TJ ID=250μA - 0.6 - V/℃ (TO-220F)
- 0.5 - V/℃ (TO-247)
導通特性 (On characteristics)
柵極閾值電壓 VGS(th) VDS=VGS, ID=250μA 3.0 - 5.0 V
靜態漏源導通電阻 RDS(on) VGS=10V, ID=9A - 0.25 0.32 Ω
動態特性 (Dynamic characteristics)
輸入電容 Ciss VDS=25V, VGS=0V, f=1MHz - 2500 - pF
輸出電容 Coss - 400 - pF
反向傳輸電容 Crss - 40 - pF
開關特性 (Switching characteristics)
開通延遲時間 td(on) VDD=250V, ID=18.0A, RG=25Ω - 70 - ns
上升時間 tr - 190 - ns
關斷延遲時間 td(off) - 100 - ns
下降時間 tf - 100 - ns
柵極電荷特性 (Gate Charge Characteristics)
總柵極電荷 Qg VDS=400V, ID=18.0A, VGS=10V - 50 - nC
柵源電荷 Qgs - 14 - nC
柵漏電荷 Qgd - 22 - nC
漏源體二極管特性 (Drain-source diode characteristics)
體二極管正向電壓 VSD VGS=0V, ISD=18.0A - - 1.5 V (TO-220F)
- - 1.4 V (TO-247)
連續體二極管源極電流 ISD - - - 18.0 A
脈沖體二極管源極電流 ISM - - - 72 A
反向恢復時間 trr ISD=18.0A, dISD/dt=100A/μs - 550 - ns
反向恢復電荷 Qrr - 5.5 - μC

備注:
1) 重復額定值:脈沖寬度受最大結溫限制
2) L=5.5mH, IAS=18.0A, VDD=50V, RG=25Ω, 起始結溫TJ=25℃
3) ISD≤18.0A, di/dt≤200A/μs, VDD≤BVDSS, 起始結溫TJ=25℃
4) 脈沖測試:脈沖寬度≤300μs,占空比≤2%
5) 基本與工作溫度無關
