KNY3903A DFN5×6 30V 85A MOSFET 低內阻功率管

信息來源：本站　日期：2026-05-18　

分享到：

KNY3903A DFN5×6 30V 85A MOSFET 低內阻功率管

4.0mΩ超低內阻｜小體積大電流｜BMS/電機/快充專用

KNY3903A 30V 85A N溝道MOSFET｜DFN5×6封裝 低內阻高效率功率管


一、產品概述

KNY3903A 是KIA推出的N溝道增強型功率MOSFET，采用先進工藝制造，具有極低的導通電阻、低Crss、快速開關特性，通過100%雪崩測試，抗dv/dt能力優異，適合PWM應用、負載開關、電源管理等場景，是高密度PCB設計的理想選擇。

二、核心特性

  • 超低導通電阻：RDS(on)典型值4.0mΩ @ VGS=10V
  • 極低反向傳輸電容Crss，開關損耗小
  • 快速開關特性，高頻應用效率高
  • 100%雪崩測試，可靠性強
  • 優異的抗dv/dt能力，抗干擾性能好

三、型號與封裝信息

型號 封裝 品牌
KNY3903A DFN5×6 KIA

四、引腳配置（DFN5×6）

引腳號 功能定義
4 Gate（柵極）
5,6,7,8 Drain（漏極）
1,2,3 Source（源極）

五、典型應用場景

應用領域 具體場景
PWM應用 DC-DC轉換器、電機驅動、LED調光
負載開關 電池保護板、電源分配、電子開關
電源管理 低壓大電流電源、快充適配器、便攜式設備電源

KNY3903A DFN5×6 30V 85A N溝道MOSFET 低內阻功率管

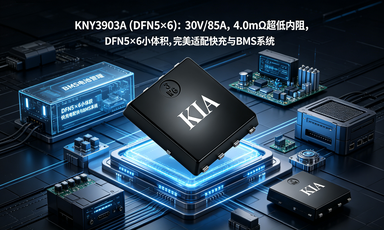

KNY3903A

一、產品簡介

KNY3903A 是KIA高性能N溝道增強型MOSFET，采用DFN5×6超薄貼片封裝，具備超低導通電阻、低柵極電荷、快速開關等優勢。

專為高密度PCB、大電流低壓電源、電機驅動、電池保護等場景設計，有效解決發熱大、效率低、體積受限等痛點。

二、核心優勢（客戶痛點解決方案）

? 超低內阻：RDS(on) = 4.0mΩ@10V，發熱更低、效率更高

? 大電流輸出：85A連續電流，滿足大功率場景

? DFN5×6小體積：節省空間，適合高密度布局

? 低Qg、低Crss：開關速度快，高頻損耗小

? 100%雪崩測試：穩定性強，惡劣工況不掉鏈

? 國產優質替代：交期穩定、性價比更高

三、型號與封裝信息

型號 封裝 極性 耐壓 電流 內阻典型值
KNY3903A DFN5×6 N溝道 30V 85A 4.0mΩ

四、核心參數一覽表

參數名稱 符號 數值 單位
漏源電壓 VDS 30 V
連續漏極電流@25℃ ID 85 A
脈沖漏極電流 IDM 360 A
柵源電壓 VGS ±20 V
導通電阻 RDS(on) 4.0 mΩ
總柵極電荷 Qg 40 nC
工作溫度 Tj -55~+150 ℃

五、全行業競品對標（DFN5×6 30V 85A）

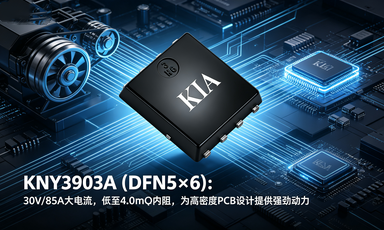

KNY3903A

品牌 競品型號 封裝 耐壓 電流 內阻 替換關系
AOS AON6962 DFN5×6 30V 85A 4.6mΩ 直接PIN對PIN替換
新潔能 NCE3085Q DFN5×6 30V 85A 4.5mΩ 直接替換
華羿微 HY3903A DFN5×6 30V 85A 4.2mΩ 直接替換
拓鋒 TF030N03N DFN5×6 30V 85A 4.5mΩ 直接替換
安森美 FDMS0308N DFN5×6 30V 80A 4.8mΩ 性能優于競品
威兆 VS3903AE DFN5×6 30V 85A 4.3mΩ 直接替換

六、典型應用領域

? DC-DC電源轉換、同步整流

? 鋰電池保護板BMS、充放電管理

? 電機驅動、無刷電機、電動工具

? 快充電源、適配器、LED驅動

? 便攜式設備、高密度PCB電源

? 負載開關、大電流配電、逆變器

七、產品選型亮點

1. 內阻更低 → 發熱更少 → 系統更穩定

2. DFN5×6超薄小體積 → 適合緊湊型產品

3. 85A大電流 → 滿足大功率設備需求

4. 開關速度快 → 高頻應用損耗更低

5. 國產優質供貨 → 交期穩定、成本更優

八、使用說明

本產品參數以KIA官方規格書為準，可提供樣品測試、技術支持。

KNY3903A 是 DFN5×6 30V 85A 低內阻MOSFET 理想選擇。

六、絕對最大額定值（TC=25℃，除非另有說明）

參數 符號 條件 額定值 單位
漏源電壓 VDSS - 30 V
連續漏極電流 ID TC=25℃ 85 A
TC=100℃ 55 A
脈沖漏極電流 IDM - 360 A
柵源電壓 VGS - ±20 V
單脈沖雪崩能量 EAS L=0.5mH, VDD=15V, VGS=10V, RG=25Ω, TJ=25℃ 90 mJ
功耗 PD TC=25℃ 90 W
工作結溫與存儲溫度 TJ, TSTG - -55 ~ +150 ℃
焊接最高溫度 TL 離外殼1/8"，焊接5秒 300 ℃

七、熱特性參數

參數 符號 額定值 單位
結-殼熱阻 RθJC 1.67 ℃/W

八、電氣特性（TC=25℃，除非另有說明）

8.1 靜態特性

參數 符號 測試條件 最小值 典型值 最大值 單位
漏源擊穿電壓 BVDSS VGS=0V, ID=250uA 30 - - V
漏源漏電流 IDSS VDS=30V, VGS=0V - - 1 uA
VDS=24V, TC=125℃ - - 10 uA
柵源正向漏電流 IGSS VGS=±20V, VDS=0V - - ±100 nA
柵極閾值電壓 VGS(TH) VDS=VGS, ID=250uA 1.0 1.5 2.5 V
漏源導通電阻 RDS(on) VGS=10V, ID=30A - 4.0 5.5 mΩ
VGS=4.5V, ID=30A - 6.0 7.5 mΩ

8.2 電容特性

參數 符號 測試條件 典型值 單位
輸入電容 Ciss VDS=15V, VGS=0V, f=1MHz 1951 pF
輸出電容 Coss 322 pF
反向傳輸電容 Crss 240 pF

8.3 開關特性

參數 符號 測試條件 典型值 單位
開通延遲時間 td(on) VGS=10V, VDS=15V, RL=3Ω, ID=30A 12 ns
上升時間 tr 35 ns
關斷延遲時間 td(off) 42 ns
下降時間 tf 15 ns

8.4 柵極電荷特性

參數 符號 測試條件 典型值 單位
總柵極電荷 Qg VDS=15V, ID=30A, VGS=10V 40 nC
柵源電荷 Qgs 4 nC
柵漏電荷 Qgd 12 nC

8.5 體二極管特性

參數 符號 測試條件 最大值 單位
連續源極電流 IS - 90 A
脈沖源極電流 ISM - 360 A
二極管正向壓降 VSD ISD=30A, VGS=0V, TJ=25℃ 1.2 V
反向恢復時間 Trr IF=20A, di/dt=100A/μs 16 ns
反向恢復電荷 Qrr 5 nC

備注：以上數據基于KIA官方規格書（Rev 1.0, Dec 2025），批量應用前請以最新版規格書為準。
