KIA65R700FS 替代 SPA06N65C3 高壓 MOS 管
信息來源：本站 日期：2026-05-26
參數對標進口型號，成本更低，批量供貨穩定
| 65R700 - 650V/7A N溝道功率MOSFET（TO-220F封裝） |

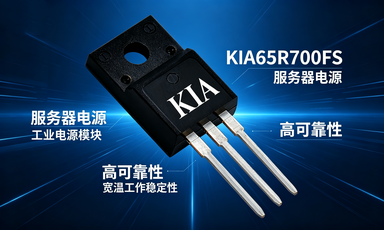

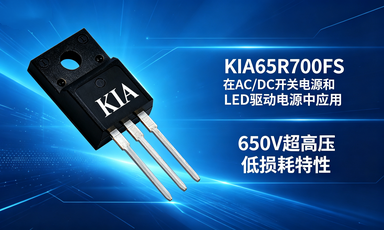

| KIA65R700FS N溝道MOSFET（TO-220F封裝）官方介紹 |
| 產品核心宣傳亮點 | |
| 650V超高壓，7A大電流，工業級穩定輸出 | |
| 超低導通電阻，降低損耗，提升轉換效率 | |
| 低柵極電荷，開關速度快，適配高頻電源 | |
| 優異抗雪崩能力，耐沖擊，可靠性更強 | |
| TO-220F全絕緣封裝，安全易安裝 | |
| 寬溫工作-55~150℃，適應嚴苛環境 | |
| 100%雪崩測試，品質穩定，長期耐用 | |
| 核心電氣參數（TC=25℃） | |||
| 參數名稱 | 符號 | 參數值 | 單位 |
|---|---|---|---|
| 漏源擊穿電壓 | VDS | 650 | V |
| 連續漏極電流 | ID | 7 | A |
| 脈沖漏極電流 | IDM | 10 | A |
| 導通電阻(10V) | RDS(ON) | 0.6 | Ω |
| 柵極閾值電壓 | VGS(TH) | 2.5~4.5 | V |
| 總柵極電荷 | Qg | 8 | nC |
| 單脈沖雪崩能量 | EAS | 86 | mJ |
| 工作結溫范圍 | Tj | -55~+150 | ℃ |
|
650V/7A 同規格平替產型號對照表
|
|||
| 品牌 | 平替型號 | 封裝 | 可替代關系 |
|---|---|---|---|
| 英飛凌 | SPA06N65C3 | TO-220F | 直接對標替代 |
| 安森美 | NTD65N02 | TO-220F | 參數高度一致 |
| 意法 | STP6N65M5 | TO-220F | 同規格競品 |
| 新潔能 | NCE65T70F | TO-220F | 國產直接替代 |
| 華羿微 | HY65060F | TO-220F | 同參數對標 |
| 捷捷微 | JJW65N65 | TO-220F | 同規格競品 |
| 長電 | CJ65N70 | TO-220F | 主流對標型號 |
| 韋爾 | WSP65N70 | TO-220F | 同規格競品 |
| 典型應用領域 | |
| AC/DC開關電源、適配器、充電器 | |
| LED驅動電源、路燈、工業照明 | |
| 服務器電源、工業電源模塊 | |
| 家電控制板、電磁爐、微波爐 | |
| 高壓逆變器、UPS不間斷電源 | |
| 電動車充電器、通信電源設備 | |
| 產品概述 | |
|---|---|
| 采用KIA先進超結技術，專為AC/DC電源轉換設計。 | |
| 低導通損耗，優異開關性能，高抗雪崩能力。 | |
| 適用于開關電源，提升轉換效率，工作更穩定。 |
| 產品核心特性 | |
|---|---|
| 超低導通電阻 | RDS(ON)典型值0.6Ω @ VGS=10V，損耗更低 |
| 低柵極電荷 | 典型值僅25nC，開關速度快，驅動損耗低 |
| 高堅固性設計 | 優異抗雪崩能力，應對高壓脈沖沖擊 |
| 快速開關性能 | 開關延遲與上升/下降時間短，高頻適配 |
| 高可靠性測試 | 100%雪崩測試，抗浪涌能力強 |
| 優異抗干擾能力 | 改進的dv/dt能力，抗干擾性能更強 |
| 封裝與引腳定義 | ||
|---|---|---|
| 封裝形式 | 引腳編號 | 引腳功能 |
| TO-220F（3引腳） | 1 | 柵極（Gate） |
| 2 | 漏極（Drain） | |
| 3 | 源極（Source） | |
| 絕對最大額定值（TC=25℃） | |||
|---|---|---|---|
| 參數名稱 | 符號 | 額定值 | 單位 |
| 漏源電壓 | VDSS | 650 | V |
| 柵源電壓 | VGSS | ±30 | V |
| 連續漏極電流 | ID (TC=25℃) | 7 | A |
| ID (TC=100℃) | 5 | A | |
| 脈沖漏極電流 | IDM | 10 | A |
| 雪崩能量 | EAR (重復) | 43 | mJ |
| EAS (單脈沖) | 86 | mJ | |
| 雪崩電流 | IAR | 1.7 | A |
| 二極管恢復dv/dt | dv/dt | 4.5 | V/ns |
| 耗散功率 | PD (TC=25℃) | 35 | W |
| 降額系數（25℃以上） | 0.3 | W/℃ | |
| 工作/存儲溫度范圍 | TJ, TSTG | -55 ~ +150 | ℃ |
| 焊接引腳最高溫度 | TL | 300 | ℃ |
| 熱特性 | |||
|---|---|---|---|
| 參數名稱 | 符號 | 典型值 | 單位 |
| 結到環境熱阻 | RθJA | 62 | ℃/W |
| 結到殼熱阻 | RθJC | 3.6 | ℃/W |
| 電氣特性（TC=25℃） | ||||||
|---|---|---|---|---|---|---|
| 參數名稱 | 符號 | 測試條件 | 最小 | 典型 | 最大 | 單位 |
| 漏源擊穿電壓 | BVDSS | TJ=25℃, VGS=0V, ID=250uA | 650 | - | - | V |
| TJ=125℃, VGS=0V, ID=250uA | 700 | - | - | V | ||
| 零柵壓漏源電流 | IDSS | VDS=650V, VGS=0V | - | - | 1 | uA |
| VDS=480V, TC=125℃ | - | - | 10 | uA | ||
| 柵體泄漏電流 | IGSS | 正向: VGS=30V, VDS=0V | - | - | 100 | nA |
| 反向: VGS=-30V, VDS=0V | - | - | -100 | nA | ||
| 擊穿電壓溫度系數 | ΔBVDSS/ΔTJ | ID=250uA, 參考25℃ | - | 0.6 | - | V/℃ |
| 柵極閾值電壓 | VGS(TH) | VDS=VGS, ID=250uA | 2.5 | 3.5 | 4.5 | V |
| 漏源導通電阻 | RDS(ON) | VGS=10V, ID=3.5A | - | 0.6 | 0.7 | Ω |
| 正向跨導 | gFS | VDS=40V, ID=3.5A | - | 16 | - | S |
| 輸入電容 | CISS | VDS=25V, VGS=0V, f=1MHz | - | 360 | - | pF |
| 輸出電容 | COSS | - | 25 | - | pF | |
| 反向傳輸電容 | CRSS | - | 1.2 | - | pF | |
| 開通延遲時間 | td(on) | VDD=400V, ID=3.5A, RG=20Ω | - | 25 | - | ns |
| 上升時間 | tr | - | 55 | - | ns | |
| 關斷延遲時間 | td(off) | - | 70 | - | ns | |
| 下降時間 | tf | - | 40 | - | ns | |
| 總柵極電荷 | Qg | VDS=480V, ID=7A, VGS=10V | - | 8 | - | nC |
| 柵源電荷 | Qgs | - | 2.0 | - | nC | |
| 柵漏電荷 | Qgd | - | 2.7 | - | nC | |
| 漏源二極管正向電壓 | VSD | VGS=0V, ISD=A | - | 1.5 | - | V |
| 連續漏源二極管電流 | IS | - | - | - | 7 | A |
| 脈沖漏源二極管電流 | ISM | - | - | - | 18 | A |
| 反向恢復時間 | trr | VGS=0V, ISD=7A, di/dt=100A/μs | - | 190 | - | ns |
| 反向恢復電荷 | Qrr | - | 2.3 | - | μC | |
| ?? 測試條件說明 | |
|---|---|
| 重復額定值 | 脈沖寬度受最高結溫限制，占空比≤2% |
| 雪崩測試條件 | L=60mH, IAS=1.7A, VDD=150V, TJ=25℃ |
| dv/dt測試條件 | ISD≤7.0A, di/dt≤200A/μs, VDD≤BVDSS |
| 脈沖測試條件 | 脈沖寬度≤300us，占空比≤2% |
| 典型應用場景 | |
|---|---|
| AC/DC開關電源 | 適配器、充電器、工業電源、服務器電源 |
| LED驅動電源 | 大功率LED路燈、景觀燈、工業照明驅動 |
| 電源轉換模塊 | DC-DC轉換器、車載電源、工業電源模塊 |
| 高壓驅動電路 | 家電控制板、工業控制電路、逆變器 |
