KIA08TB70DD/DB/DP/DF 超快恢復二極管 8A700V 全封裝國產替代
信息來源：本站 日期：2026-06-02
25ns 低 trr 低 VF 開關電源專用整流管
KIA08TB70DD,KIA08TB70DP,8A700V 快恢復二極管，TO252 超快恢復管，700V 續流二極管，進口二極管國產替代
| 項目 | 參數 |
|---|---|
| 型號系列 | 08TB70D 超快恢復二極管 |
| 品牌 | KIA KMOS Semiconductor |
| 額定電流 | 8.0A |
| 反向耐壓 | 700V |
| 超快恢復：典型25ns，最大反向恢復30ns |
| 最高工作結溫175℃，耐高溫穩定性強 |
| 環氧封裝符合UL94 V-0(0.125in)阻燃標準 |
| 低正向壓降VF，導通功耗更低 |
| 低反向漏電流IR，靜態損耗小 |
| 高溫玻璃鈍化芯片，可靠性優異 |
| 700V高壓耐反壓，適配高壓電路 |
| 可選無鉛環保封裝，符合RoHS規范 |
| 參數 | 規格 |
|---|---|
| 封裝材質 | 環氧樹脂塑封 |
| 單顆重量 | 約1.9g |
| 表面處理 | 全表面防腐，引腳易上錫 |
| 引腳耐焊溫度 | 260℃，單次焊接≤10s |
| 產品型號 | 封裝 | 品牌 |
|---|---|---|

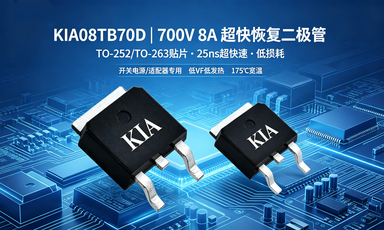

| KIA08TB70DD | TO-252 | KIA |
| KIA08TB70DB | TO-263 | KIA |

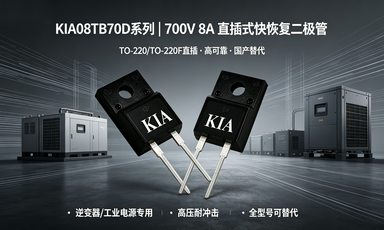

| KIA08TB70DP | TO-220-2L | KIA |
| KIA08TB70DF | TO-220F-2L | KIA |
| 引腳 | TO-220/TO-220F | TO-252/TO-263 | 功能 |
|---|---|---|---|
| 1 | 1 | 1 | 陰極Cathode |
| 2 | 無 | 2 | 陰極Cathode |
| 3 | 3 | 3 | 陽極Anode |
| 參數名稱 | 符號 | 數值 | 單位 |
|---|---|---|---|
| 結-殼最大熱阻 | RθJC | 2.0 | ℃/W |
| 參數名稱 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 重復峰值反向電壓 | VRRM | 700 | V |
| 工作峰值反向電壓 | VRWM | 700 | V |
| 直流阻斷電壓 | VR | 700 | V |
| 平均正向整流電流 | IF(AV) | 8.0 | A |
| 重復峰值正向電流 | IFM | 16 | A |
| 非重復浪涌峰值電流 | IFSM | 100 | A |
| 結溫/存儲溫度范圍 | TJ、Tstg | -55~+175 | ℃ |
| 參數 | 符號 | 測試條件 | Typ | Max | 單位 |
|---|---|---|---|---|---|
| 正向瞬時壓降VF | VF | IF=8A,Tc=25℃ | 1.8 | 2.6 | V |
| 反向漏電流IR | IR | VR=600V,Tj=25℃ | - | 25 | μA |
| VR=600V,Tj=150℃ | - | 500 | μA | ||
| 反向恢復時間trr | trr | IF=0.5A,IR=1A,Irec=0.25A | 25 | 30 | ns |
| 開關電源、適配器高頻整流與續流回路 |
| 工業逆變器、大功率電源模塊續流二極管 |
| 充電器、PWM變頻線路、工控電源電路 |
| 型號 | 封裝 | 類型 |
|---|---|---|
| KIA08TB70DD | TO-252 | 超快恢復二極管 |
| KIA08TB70DB | TO-263 | 超快恢復二極管 |
| KIA08TB70DP | TO-220-2L | 超快恢復二極管 |
| KIA08TB70DF | TO-220F-2L | 超快恢復二極管 |
| 參數項 | 規格 |
|---|---|
| 反向耐壓 VRRM | 700V |
| 平均正向電流 IF | 8.0A |
| 反向恢復時間 trr | 25ns(典型) / 30ns(最大) |
| 正向壓降 VF | 1.8V(典型) / 2.6V(最大) |
| 工作結溫 | -55℃ ~ +175℃ |
| 封裝阻燃等級 | UL94 V-0 |
| 超快恢復25ns，高頻電路開關損耗更低 |
| 700V高耐壓，高壓電源系統更安全 |
| 低正向壓降，發熱小、轉換效率更高 |
| 175℃寬溫，工業級穩定不失效 |
| 多封裝可選，貼片直插全覆蓋 |
| 玻璃鈍化芯片，可靠性高、壽命長 |
| 國產原廠，交期穩、性價比更高 |
四、平替替代對標型號（直接PIN對PIN替代）
| 品牌 | 競品型號 | 封裝 | 對標參數 |
|---|---|---|---|
| Vishay 威世 | 8EFR70 | TO-252/263 | 8A 700V 快恢復 |
| ON 安森美 | FFPF8H70 | TO-252/220 | 8A 700V 超快恢復 |
| 新潔能 | NN8FR70 | 全封裝 | 8A 700V 直接替代 |
| 揚杰科技 | YJ8FR70 | 全封裝 | 8A 700V 快恢復 |
| 士蘭微 | SV8FR70 | 全封裝 | 8A 700V 國產替代 |
| 捷捷微 | JJ8FR70 | 全封裝 | 8A 700V 快恢復管 |
| 華羿微 | HY8FR70 | 全封裝 | 8A 700V 超快恢復 |
| 東微半導 | TDM8FR70 | 全封裝 | 8A 700V 開關電源用 |
| 【KIA08TB70D系列】700V/8A超快恢復二極管 |
| 超快恢復25ns，高頻低損耗，電源效率更高 |
| 低VF低發熱，175℃寬溫，工業級高可靠 |
| TO-252/263/220全封裝，適配各類電源 |
| 開關電源/適配器/逆變器專用續流管 |
| 完美替代進口型號，國產原廠現貨穩定 |
| 高頻電路優選，低損耗、長壽命、高性價比 |
| 開關電源、電源適配器、充電器續流整流 |
| LED驅動、逆變器、工業電源模塊 |
| PWM變頻電路、高頻整流、工控設備電源 |
| 快充電源、通信電源、醫療電源設備 |
