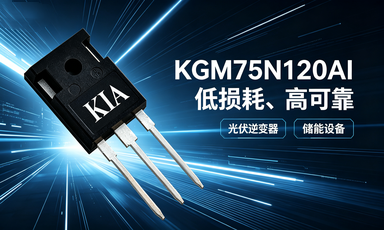

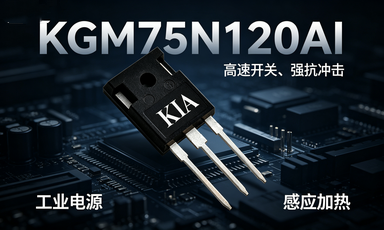

KGM75N120AI|75A1200V 國產 IGBT 可直接替代進口
信息來源：本站 日期：2026-06-05
原廠現貨 75A1200V，兼容 IKW75N120，低損耗省散熱成本
KGM75N120AI，75A1200V IGBT，TO247 IGBT，國產 IGBT，可易亞 IGBT
| 品牌 | 競品型號 | 封裝 | 規格 |
|---|---|---|---|
| 英飛凌 | IKW75N120CS6 | TO-247 | 75A 1200V IGBT |
| 英飛凌 | IKW75N120T2 | TO-247 | 75A 1200V IGBT |
| 仙童/ON | FGL75N120ANTD | TO-247 | 75A 1200V IGBT |
| IR | IRG75C120UD | TO-247 | 75A 1200V IGBT |
| 三菱 | GT75J122 | TO-247 | 75A 1200V IGBT |
| 富士 | 2MBI75N120 | TO-247 | 75A 1200V IGBT |
| 士蘭微 | SVF75N120P | TO-247 | 75A 1200V IGBT |
| 華潤微 | CRG75T120AU | TO-247 | 75A 1200V IGBT |
| 揚杰 | YGD75N120C | TO-247 | 75A 1200V IGBT |
| 捷捷 | JJW75N120 | TO-247 | 75A 1200V IGBT |
| 項目 | 內容說明 |
|---|---|
| 產品型號 | KGM75N120AI |
| 封裝類型 | TO-247 直插大功率封裝 |
| 核心規格 | 1200V/75A 高功率IGBT |
| 內置結構 | 集成快速續流二極管 |
| 飽和壓降 | 典型1.55V@25℃，低損耗 |
| 開關特性 | 高速開關，低開關損耗 |
| 短路能力 | 高魯棒性，短路耐受更強 |
| 工作溫度 | -40℃~+175℃，寬溫穩定 |
| 適用領域 | 光伏、UPS、儲能、感應加熱 |
| 賣點 | 優勢說明 |
|---|---|
| 低損耗 | VCE(sat)低，發熱小，效率高 |
| 高速開關 | 開關速度快，系統效率更高 |
| 高可靠性 | 芯片穩定，長期工作不失效 |
| 強抗沖擊 | 短路耐受，適合工業環境 |
| 直接替代 | 引腳兼容主流品牌，免改板 |
| 成本優勢 | 國產原廠，性價比更高 |
| 應用分類 | 適用產品 |
|---|---|
| 新能源 | 光伏逆變器、儲能變流器 |
| 工業電源 | UPS、EPS、高頻開關電源 |
| 工業加熱 | 電磁感應加熱、焊機設備 |
| 電機驅動 | 變頻器、伺服驅動系統 |
| 通用大功率 | 高頻逆變、大功率設備 |
| 項目 | 參數詳情 |
|---|---|
| 產品全稱 | 75A 1200V Silicon Power IGBT |
| 料號 | KGM75N120AI |
| 封裝 | TO-247（引腳：1-G、2-C、3-E，內置續流二極管） |
| 品牌 | KIA(可易亞半導體) |
| 分類 | 明細 |
|---|---|
| 核心特性 |
1.VCE(sat)典型1.55V@25℃；2.低飽和壓降； 3.高速開關；4.高魯棒性；5.短路耐受設計 |
| 應用場景 | 光伏逆變器、UPS不間斷電源、工業感應加熱、儲能設備 |
| 參數名稱 | 符號 | 額定值 | 單位 | 備注條件 |
|---|---|---|---|---|
| 集射極耐壓 | VCE | 1200 | V | Tj=25℃,VGE=0V |
| 直流集電極電流 | IC | 155 | A | Tjmax，Tc=25℃ |
| 直流集電極電流 | IC | 100 | A | Tjmax，Tc=100℃ |
| 脈沖集電極電流 | ICpuls | 300 | A | 脈沖受結溫限值 |
| 續流二極管正向電流 | IF | 112 | A | Tjmax，Tc=25℃ |
| 續流二極管正向電流 | IF | 75 | A | Tjmax，Tc=100℃ |
| 二極管脈沖電流 | IFpuls | 300 | A | 脈沖受結溫限值 |
| 柵射極額定電壓 | VGE | ±20 | V | 常規驅動電壓 |
| 瞬態柵射極電壓 | VGE | ±30 | V | 短時瞬態耐壓 |
| 25℃功耗 | Ptot | 625 | W | Tc=25℃ |
| 工作結溫 | Tj(op) | -40~+175 | ℃ | 芯片正常工作區間 |
| 存儲溫度 | Tstg | -40~+150 | ℃ | 器件倉儲溫度 |
| 焊接溫度 | - | 260 | ℃ | 引腳1.6mm處，焊接10s |
| 安裝扭力 | M | - | Nm | M3螺絲固定 |
| 參數名稱 | 符號 | 最大值 | 單位 |
|---|---|---|---|
| IGBT結到殼熱阻 | Rθ(J-C) | 0.24 | ℃/W |
| 續流二極管結殼熱阻 | Rθ(J-C) | 0.45 | ℃/W |
| 結到環境熱阻 | Rθ(J-A) | 40 | ℃/W |
| 參數名稱 | 符號 | 最小 | 典型 | 最大 | 單位 | 測試條件 |
|---|---|---|---|---|---|---|
| 集射極擊穿電壓 | V(BR)CES | 1200 | - | - | V | VGE=0V,IC=250μA |
| 集射極擊穿電壓 | V(BR)CES | 1200 | - | - | V | VGE=0V,IC=1mA |
| 飽和壓降(25℃) | VCE(sat) | - | 1.55 | 1.9 | V | VGE=15V,IC=75A,Tj=25℃ |
| 飽和壓降(175℃) | VCE(sat) | - | 2.0 | - | V | VGE=15V,IC=75A,Tj=175℃ |
| 二極管正向壓降(25℃) | VF | - | 2.44 | 2.9 | V | VGE=0V,IF=75A,Tj=25℃ |
| 二極管正向壓降(175℃) | VF | - | 2.1 | - | V | VGE=0V,IF=75A,Tj=175℃ |
| 柵極閾值電壓 | VGE(th) | 4.2 | 5.2 | 6.2 | V | VCE=20V,IC=1.5mA |
| 零柵壓漏電流(25℃) | ICES | - | - | 10 | μA | VCE=1200V,VGE=0V,Tj=25℃ |
| 零柵壓漏電流(175℃) | ICES | - | - | 5000 | μA | VCE=1200V,VGE=0V,Tj=175℃ |
| 柵極漏電流 | IGES | - | - | 100 | nA | VCE=0V,VGE=±20V |
| 跨導 | gfs | - | TBC | - | S | VCE=20V,IC=75A |
| 參數名稱 | 符號 | 典型值 | 單位 | 測試條件 |
|---|---|---|---|---|
| 輸入電容 | Cies | 8200 | pF | VCE=30V,VGE=0V,f=1MHz |
| 輸出電容 | Coes | 260 | pF | |
| 反向傳輸電容 | Cres | 150 | pF | |
| 總柵電荷 | QG | 402 | nC | VCC=600V,IC=75A,VGE=15V |
| 開通延遲時間 | td(on) | 50 | nS |
VCC=400V,IC=60A VGE=0/15V,Rg=4Ω |
| 上升時間 | tr | 45 | nS | |
| 關斷延遲時間 | td(off) | 400 | nS | |
| 下降時間 | tf | 65 | nS | |
| 開通損耗 | Eon | 5.2 | mJ | |
| 關斷損耗 | Eoff | 2.2 | mJ | |
| 總開關損耗 | Ets | 7.5 | mJ | |
| 二極管反向恢復時間 | trr | 170 | nS |
IF=40A,VR=300V di/dt=600A/μs |
| 反向恢復電荷 | Qrr | 3.2 | μC | |
| 反向恢復峰值電流 | IrrM | 45 | A | |
| 反向電流下降速率 | dirr/dt | TBC | A/μs | 同上二極管條件 |
